Циклы обработки: фрезерование карманов / островов / канавок
5.4
ФРЕ
З
ЕР
ОВ
АНИЕ
КАНАВКИ
(
цик
л
253, DIN/ISO: G253)

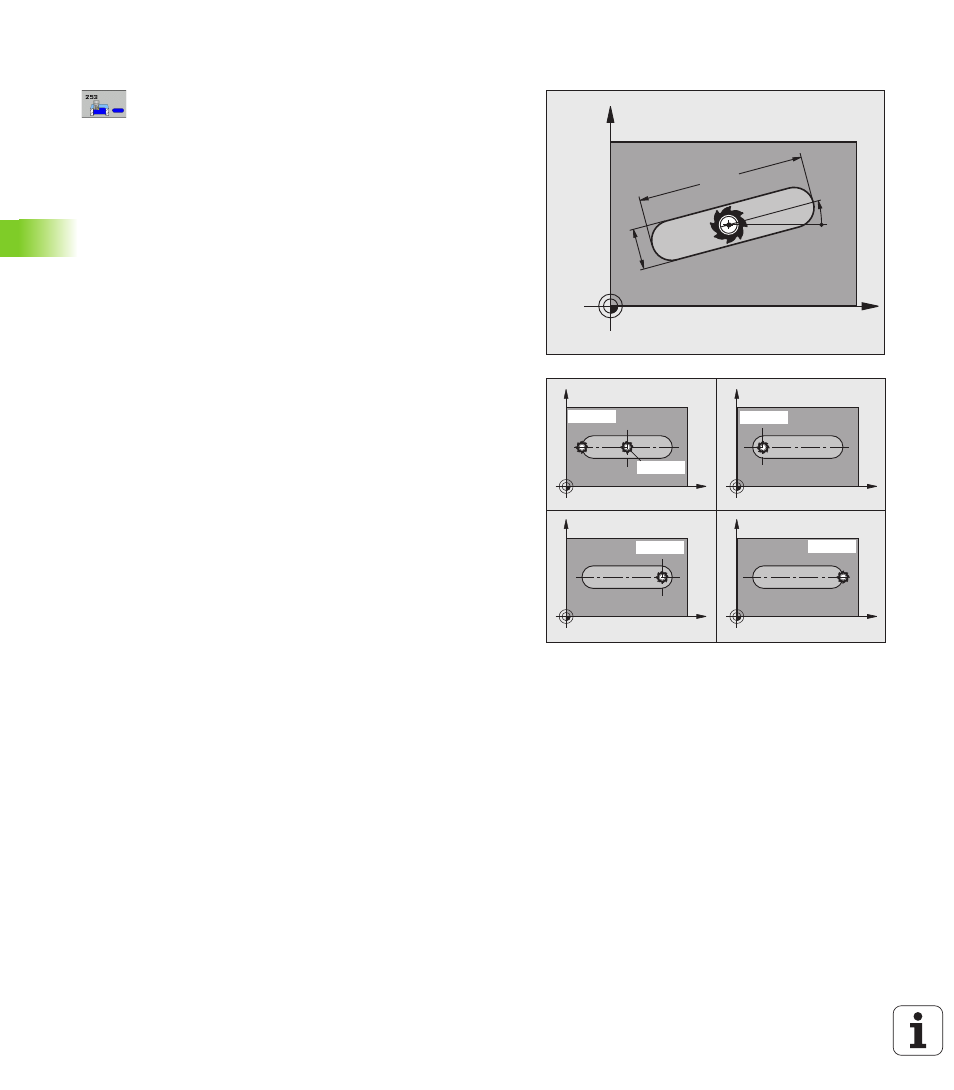

Параметры цикла
U
Объем обработки (0/1/2)Q215: определение объема
обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и
чистовая обработка дна выполняются только,
если задан припуск на чистовую обработку (Q368,
Q369)
U
Длина канавки Q218 (значение параллельно
главной оси плоскости обработки): введите более
длинную сторону канавки. Диапазон ввода от 0 до
99999,9999
U
Ширина канавки Q219 (значение параллельно
вспомогательной оси плоскости обработки):
введите ширину канавки; если ширина канавки
задается равной диаметру инструмента, то ЧПУ
выполняет только черновую обработку
(фрезерование продольной канавки).
Максимальная ширина канавки при черновой
обработке: двойной диаметр инструмента.
Диапазон ввода от 0 до 99999,9999
U
Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на
чистовую обработку в плоскости обработки
U
Разворот Q374 (абсолютный): угол, на который
разворачивается вся канавка. Центр вращения
лежит в точке, в которой находится инструмент
при вызове цикла. Диапазон ввода от -360,000 до
360,000
U
Положение канавки (0/1/2/3/4)Q367: положение
канавки относительно позиции инструмента при
вызове цикла:
0: Позиция инструмента = центр канавки
1: Позиция инструмента = левый конец канавки
2: Позиция инструмента = центр левой окружности
канавки
3: Позиция инструмента = центр правой
окружности канавки
4: Позиция инструмента = правый конец канавки
U
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999.999 или
через FAUTO, FU, FZ
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
