14.4 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ по двум
островам (цикл 402,
DIN/ISO: G402)
Ход цикла

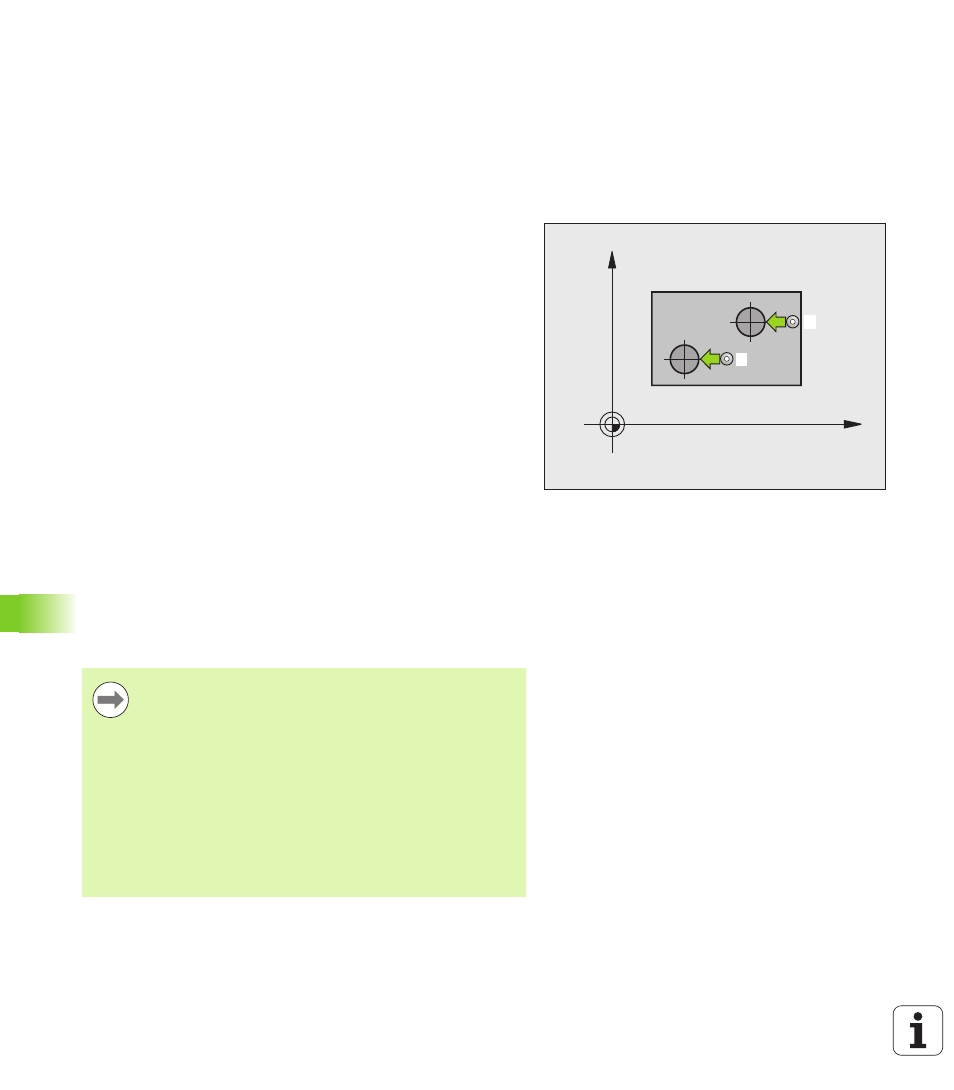

Цикл измерительного щупа 402 определяет центры двух
островов. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
островов. С помощью функции базового разворота ЧПУ
компенсирует вычисленное значение. При желании можно
компенсировать измеренный угол путем поворота круглого стола.
1 ЧПУ позиционирует измерительный щуп на ускоренном ходу
(значение из колонки FMAX) с использованием алгоритма
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 287) в точку измерения
1
первого острова
2 Измерительный щуп перемещается на заданную высоту
измерения 1 и путем касания определяет первый центр
острова. Между смещенными на 90° точками измерения щуп
перемещается по дуге окружности
3 Потом щуп перемещается обратно на безопасное расстояние
и позиционируется в точке касания
5
второй цапфы
4 ЧПУ перемещает измерительный щуп на заданную высоту
измерения 2 и путем касания определяет второй центр острова
5 В заключении система ЧПУ позиционирует щуп обратно на
безопасное расстояние и осуществляет разворот плоскости
обработки на измеренную величину
Учитывайте при программировании!
X
Y
1
5
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот плоскости
обработки в начале цикла.
Если необходимо компенсировать неровное
положение путем поворота круглого стола ЧПУ
автоматически использует следующие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
