204 Циклы обработки: боковая поверхность цилиндра
8.3
БОКОВ
А
Я
ПОВЕР
Х
НОС
Т
Ь
ЦИЛИНДР
А
фрез
еров
ание
канавки
(цик
л
28, DIN/ISO: G128,
ПО
-опция
1) 8.3 БОКОВАЯ ПОВЕРХНОСТЬ
ЦИЛИНДРА фрезерование
канавки (цикл 28, DIN/ISO:
G128, ПО-опция 1)
Ход цикла

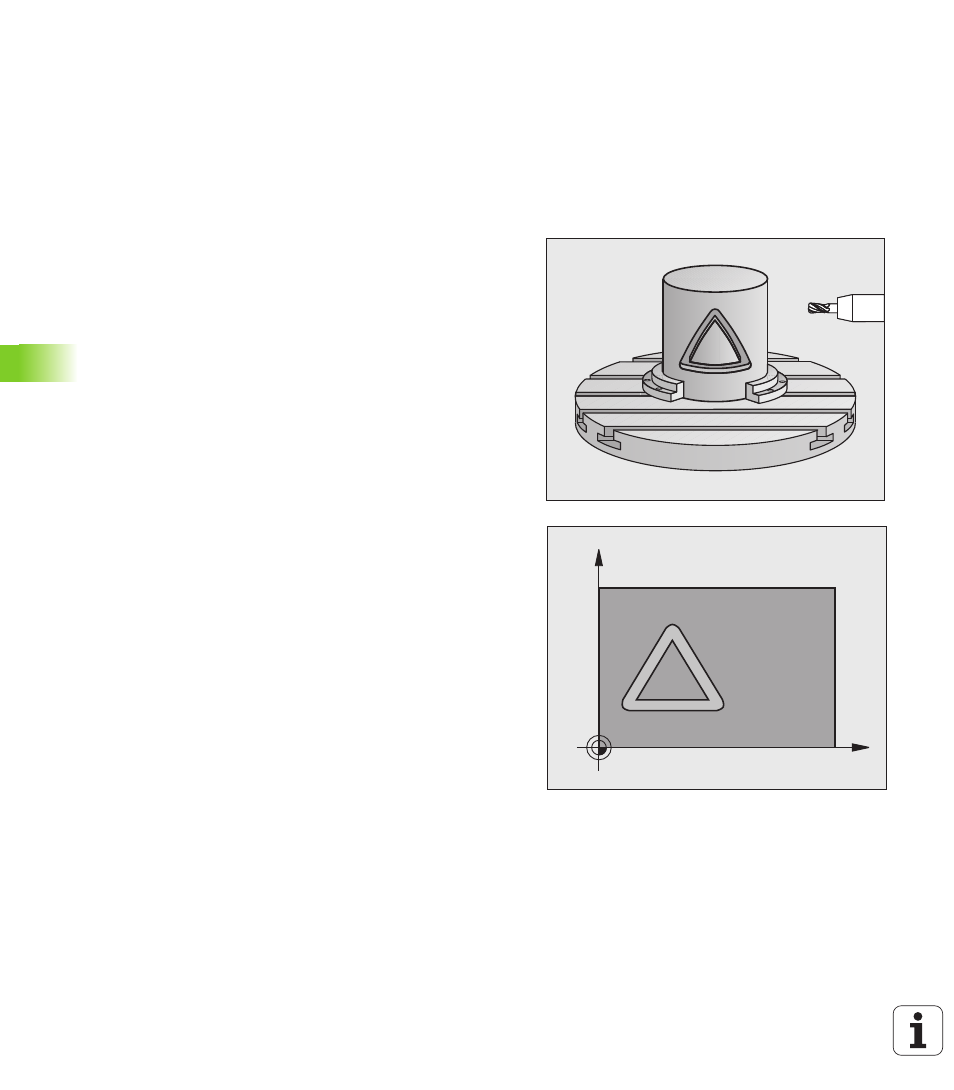

С помощью этого цикла определенную на образующей
направляющую канавку можно перенести на боковую
поверхность цилиндра. В отличие от цикла 27, в этом цикле
система ЧПУ так устанавливает инструмент, что при активной
поправке на радиус стенки всегда находятся параллельно по
отношению друг к другу. Стенки, расположенные ровно
параллельно друг к другу, можно получить, используя инструмент
той же ширины, что и канавка.
Чем меньше инструмент по отношению к ширине канавки, тем
большие искажения возникают при выполнении круговых
траекторий и наклонных прямых. Чтобы уменьшить до минимума
эти искажения, обусловленные смещением при перемещении,
следует через параметр Q21 определить значение допуска, с
помощью которого ЧПУ выполняет канавку приблизительно той
же величины, что и с помощью инструмента, диаметр которого
соответствует ширине канавки.
Запрограммируйте траекторию центра контура с указанием
поправки на радиус инструмента. Через поправку на радиус
оператор определяет, как ЧПУ будет проделывать канавку -
попутно или встречно.
1 Система ЧПУ позиционирует инструмент над точкой врезания
2 На первой глубине врезания инструмент выполняет
фрезерование вдоль стенки канавки с рабочей подачей Q12;
при этом учитывается припуск на чистовую обработку боковой
поверхности
3 В конце контура ЧПУ перемещает инструмент к
противоположной стенке канавки и возвращает его в точку
врезания
4 Шаги со 2 по 3 повторяются до тех пор, пока не будет
достигнута запрограммированная глубина фрезерования Q1
5 Если оператор определил допуск Q21, ЧПУ выполняет
дополнительную обработку для получения максимально
параллельных по отношению друг к другу стенок канавки.
6 Затем инструмент возвращается по оси инструмента на
безопасную высоту или на последнюю запрограммированную
до цикла позицию
C
Z
