Установка
3-40
HPR260XD Auto Gas —
80635J, 2-я редакция

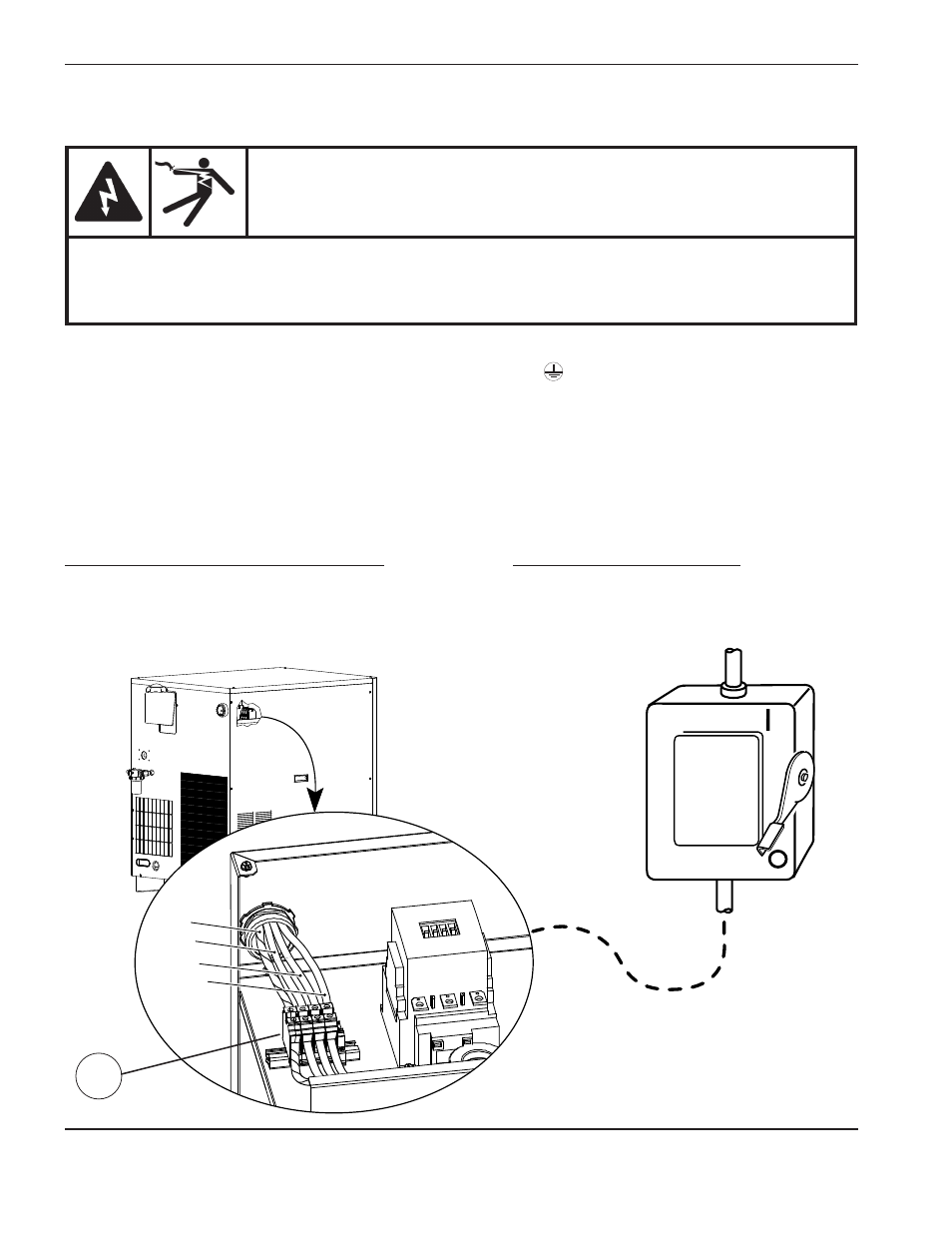

1. Вставить силовой кабель в кабельный зажим на задней панели источника тока.
2. Подключите кабель заземления (защитного) к клемме ЗА ЕНИЕ (
) блока TB1, как показано ниже.
3. Подключить силовые кабели к клеммам блока TB1, как показано ниже.
4. Убедиться в том, что выключатель питания находится в положении выкл (OFF) и останется в положении выкл
(OFF) в течение всего времени установки системы.
5. Подключить провода шнура питания к выключателю питания в соответствии с государственными
и муниципальными электрическими нормами.
цвета проводов для Северной Америки
U = черный
V = белый
W = красный
(Защитное) грунтовое заземление = зелено-
желтый
Выключатель
питания
Силовой кабель
TB1
W
V
GND
U
цвета проводов для Европы
U = черный
V = синий
W = коричневый
(Защитное) грунтовое заземление =
зелено-желтый
Подключение электропитания
ОПАСНОСТЬ!
ЭЛЕКТРИчЕСКИй РАЗРЯд МОжЕТ БыТЬ СМЕРТЕЛЬНыМ
В
ыключатель питания должен быть установлен в положение ВыКЛ (OFF) до выполнения
любых подключений силовых кабелей. В США нужно использовать процедуру недопущения
несанкционированного включения оборудования до завершения установки. В других странах нужно
следовать применимым государственным
и
муниципальным процедурам техники безопасности.
