Установка
HPR260XD Auto Gas — 80635J, 2-я редакция 3-27

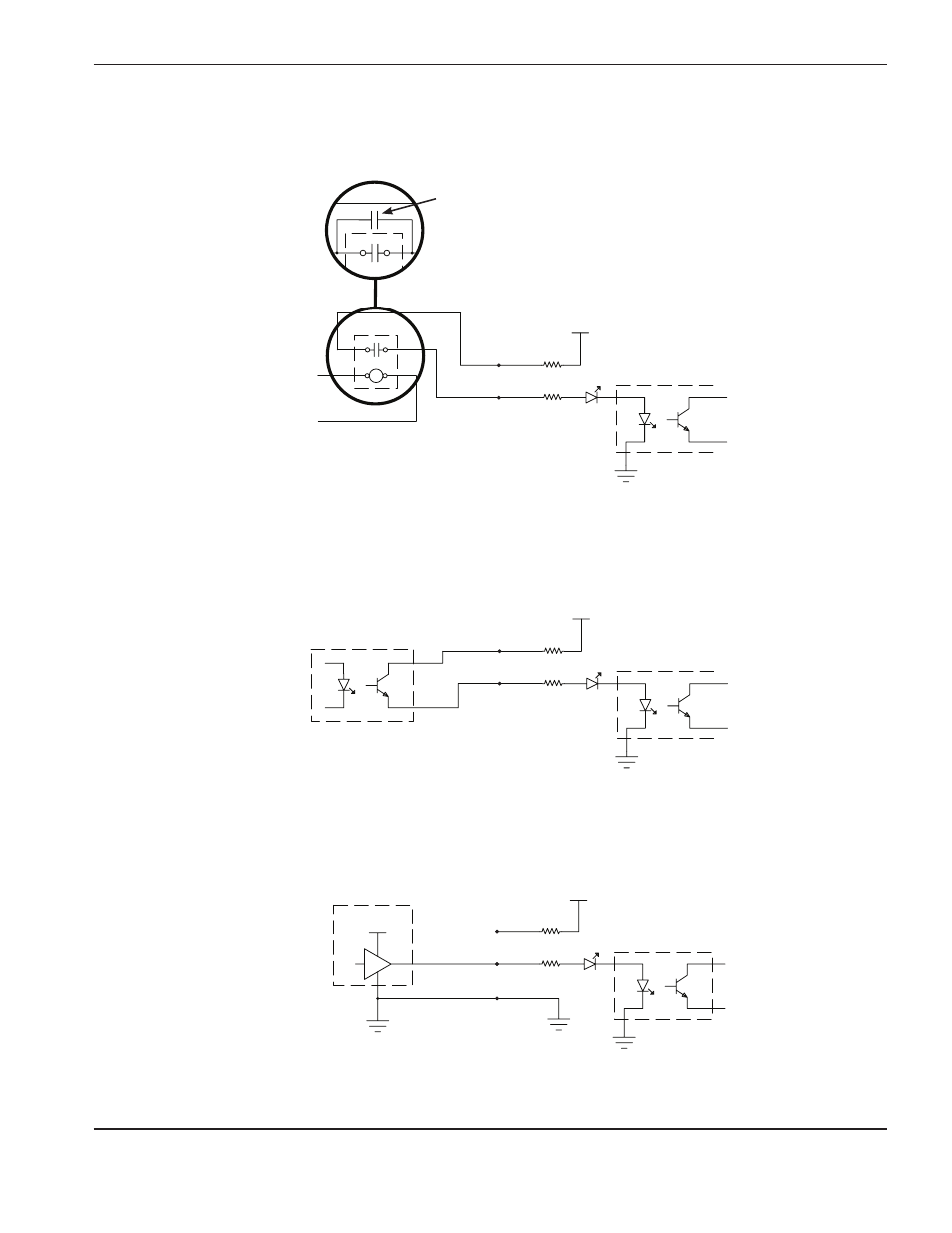

Примеры входных цепей
Выход с ЧПУ/
ПЛК
Внешнее реле
(перем. или
пост. ток)
1. Релейный интерфейс
+24 В
пост. тока
Включение питания
источника тока
Питание — земля
2. Интерфейс с оптосоединителем
ЧПУ/ПЛК
+24 В
пост. тока
Включение питания
источника тока
Питание — земля
Оптосоединитель
транзистор-выход
12 В–24 В.
пост. тока
ЧПУ/ПЛК
+24 В
пост. тока
Включение питания
источника тока
Питание —
земля Питание —
земля
Привод,
возбуждаемый
высоким
уровнем сигнала
3. Интерфейс с усиленным выходом
Примечание. Срок службы внешнего реле можно продлить,
подключив конденсатор из металлизированного
полиэфира (емкостью 0,022 мкФ при
напряжении 100 В или выше) параллельно
контактам реле.
