Установка
3-12
HPR260XD Auto Gas —
80635J, 2-я редакция

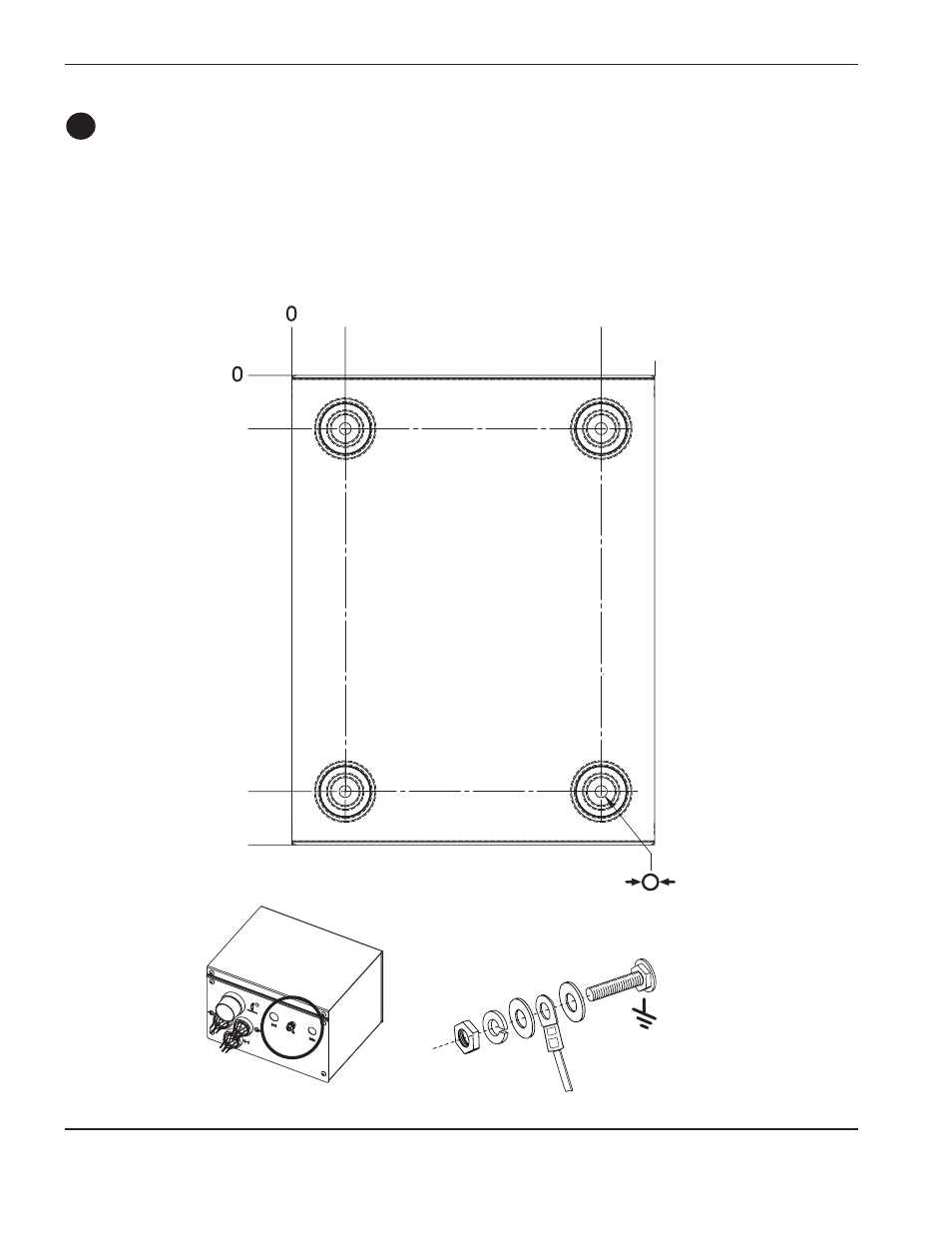

Заземление системы зажигания дуги
7 мм
(4 места)
32 мм
32 мм
184 мм
279 мм
248 мм
216 мм
Установка системы зажигания дуги
• Систему зажигания дуги следует устанавливать на портал (мост) для получения конфигурации удаленного
высокочастотного генератора.
• Систему зажигания дуги следует устанавливать на источник тока для получения конфигурации
локального высокочастотного генератора.
• Необходимо предусмотреть свободное пространство для снятия верхней части при обслуживании.
B
