Приложение C. роботизированная резка
HPR260XD Auto Gas – 80635J, 2-я редакция c-3
Вращающаяся соединительная муфта
(поставляется отдельно) — 220864
Вращающаяся муфта предназначена для использования в ситуациях,
в которых постоянно перекручиваются провода резака. Это необязательный
компонент, его не нужно использовать для применения указанных выше
проводов резака. Длина вращающейся муфты составляет 114,3 мм.
Зажим вращающейся соединительной муфты — 220900
Диаметр вращающейся муфты больше, чем у стандартных муфт (57 мм).
Кожаная внешняя оболочка — 024866
Кожаная внешняя оболочка имеет длину 3 м и предназначена для установки
поверх проводов с той точки, в которой они соединяются с резаком. Она
обеспечивает дополнительную защиту для выполнения задач, при которых
расплавленный металл будет попадать обратно на провода.
Роботизированный обучающий резак
(лазерная указка) — 228394
• Установить лазерную указку в муфту резака для обеспечения точного
позиционирования и выравнивания резака.
• Использовать для программирования/обучения в диалоговом режиме
и в системах роботизированного выравнивания.

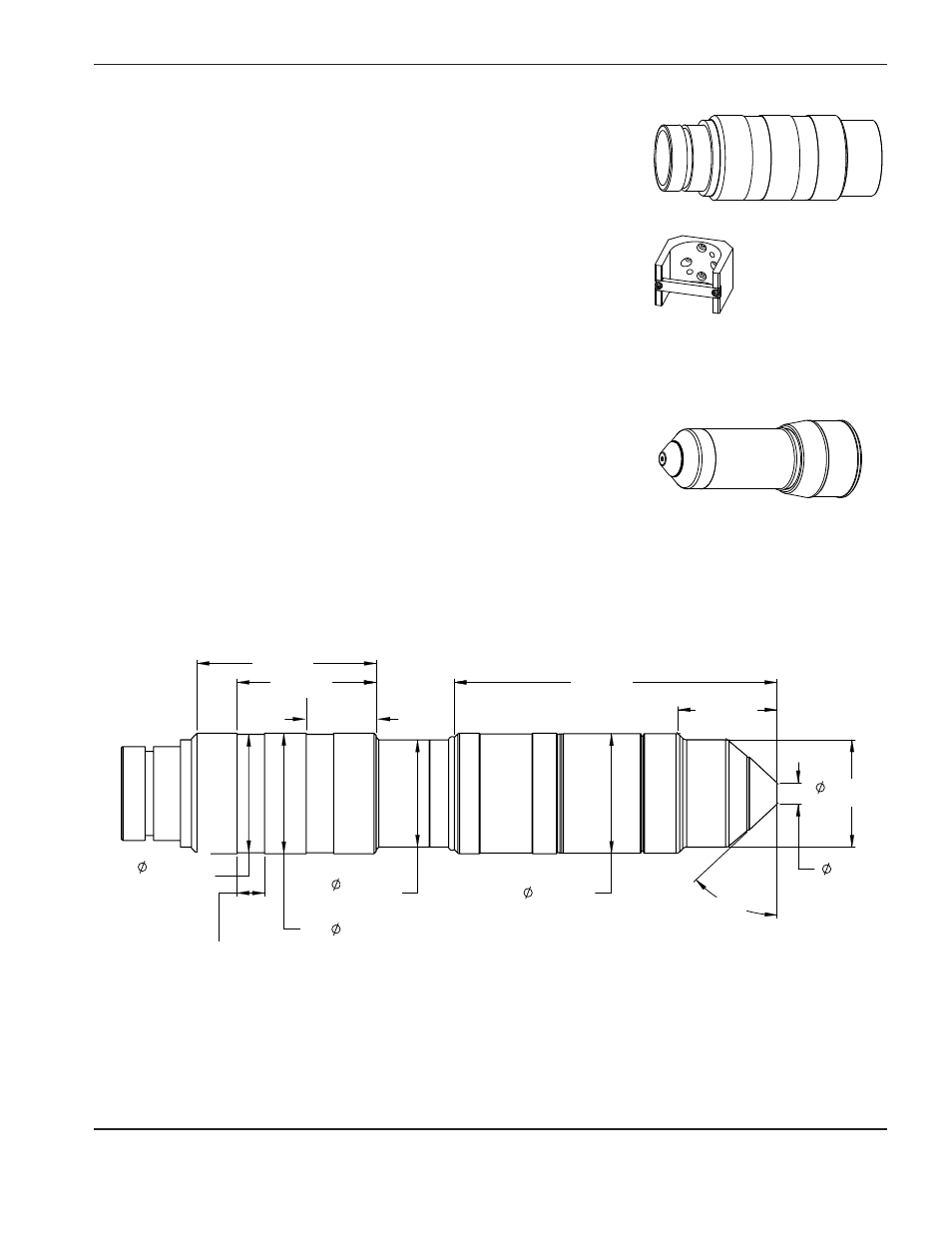

Размеры резака и вращающейся соединительной муфты
47°
84,84 мм
65,79 мм
33,02 мм
152,65 мм
37,08 мм
46,74 мм
10,16 мм
50,80 мм
56,64 мм
57,02 мм 3 X
50,67 мм
56,01 мм 2 X
2 X 12,95 мм
