Установка
3-28
HPR260XD Auto Gas —
80635J, 2-я редакция

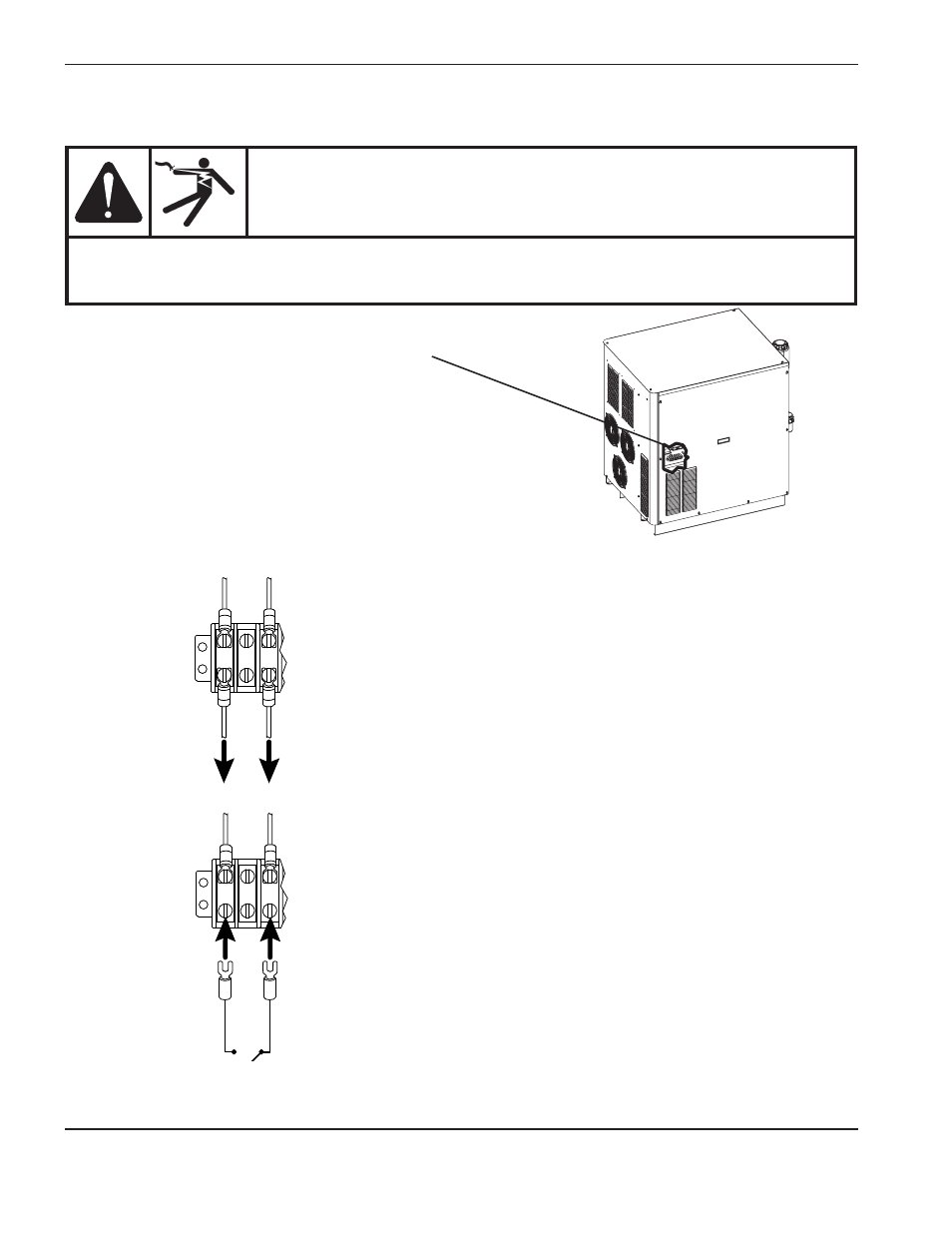

Расположение tB2
Примечание. Следует использовать переключатель, реле или твердотельное реле, совместимое
с напряжением в 24 В перем. тока при 100 мА. Это должен быть переключатель с
фиксируемыми контактами, а не переключатель без фиксации положения.
дистанционный выключатель (ON/OFF) (приобретается заказчиком)
ОПАСНОСТЬ!
ЭЛЕКТРИчЕСКИй РАЗРЯд МОжЕТ БыТЬ СМЕРТЕЛЬНыМ
до выполнения любых работ по техническому обслуживанию необходимо отключить электропитание.
Более подробная информация о мерах предосторожности представлена в разделе Безопасность
данного руководства.
TB2
2
1
3
1
1
3
3
TB2
2
1
3
1
3
2. Снять провод 1 и провод 3, как показано на рисунке. Эти провода не нужно будет повторно соединять.
1. Найти клеммный блок 2 (TB2) на источнике тока.
3. Подключить переключатель к клеммам 1 и 3, как показано на рисунке.
