Техническое обслуживание
HPR260XD Auto Gas —
80635J, 2-я редакция
5-51

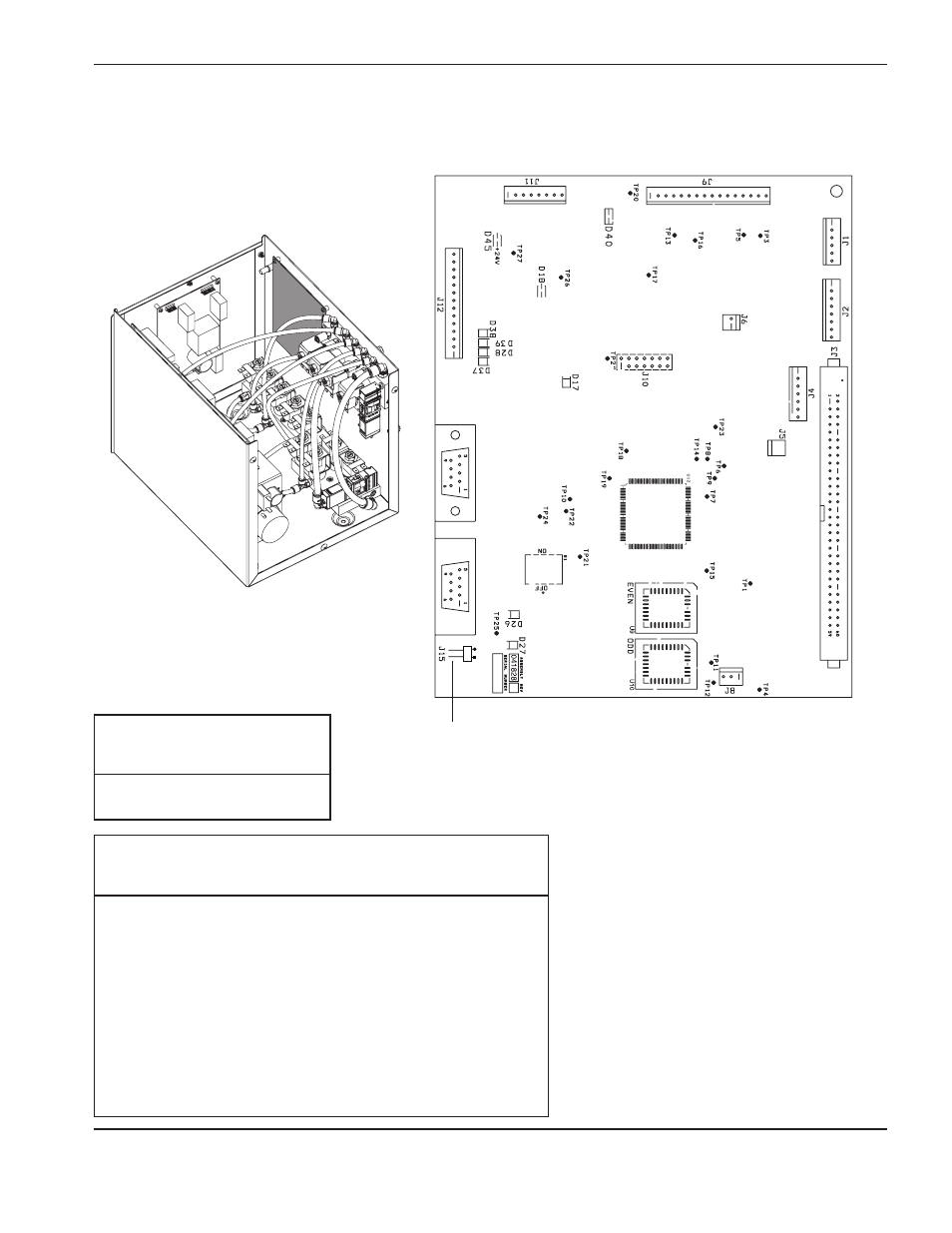

контрольная плата системы выбора PCB2
Примечание. Согласующий резистор CAN.
Перемычку нужно убрать.
Перечень микропрограмм
контрольной платы PCB2
Позиция Номер детали
U9
081110
ЧЕТ
U10
081110
НЕЧЕТ
Перечень светодиодов контрольной платы системы
управления подачей газа
Светодиод Наименование сигнала
Цвет
D17
+ 3,3 В пост. тока
Зеленый
D18
+ 5 В пост. тока
Зеленый
D26
CAN — ПРИЕМНИК
Зеленый
D27
CAN — ПЕРЕДАТЧИК
Зеленый
D28
Не используется
Красный
D37
Не используется
Красный
D38
Не используется
Красный
D39
Не используется
Красный
D40
+ 15 В пост. тока
Зеленый
D45
+ 24 В пост. тока
Зеленый
