Техническое обслуживание
5-46
HPR260XD Auto Gas —
80635J, 2-я редакция
041993

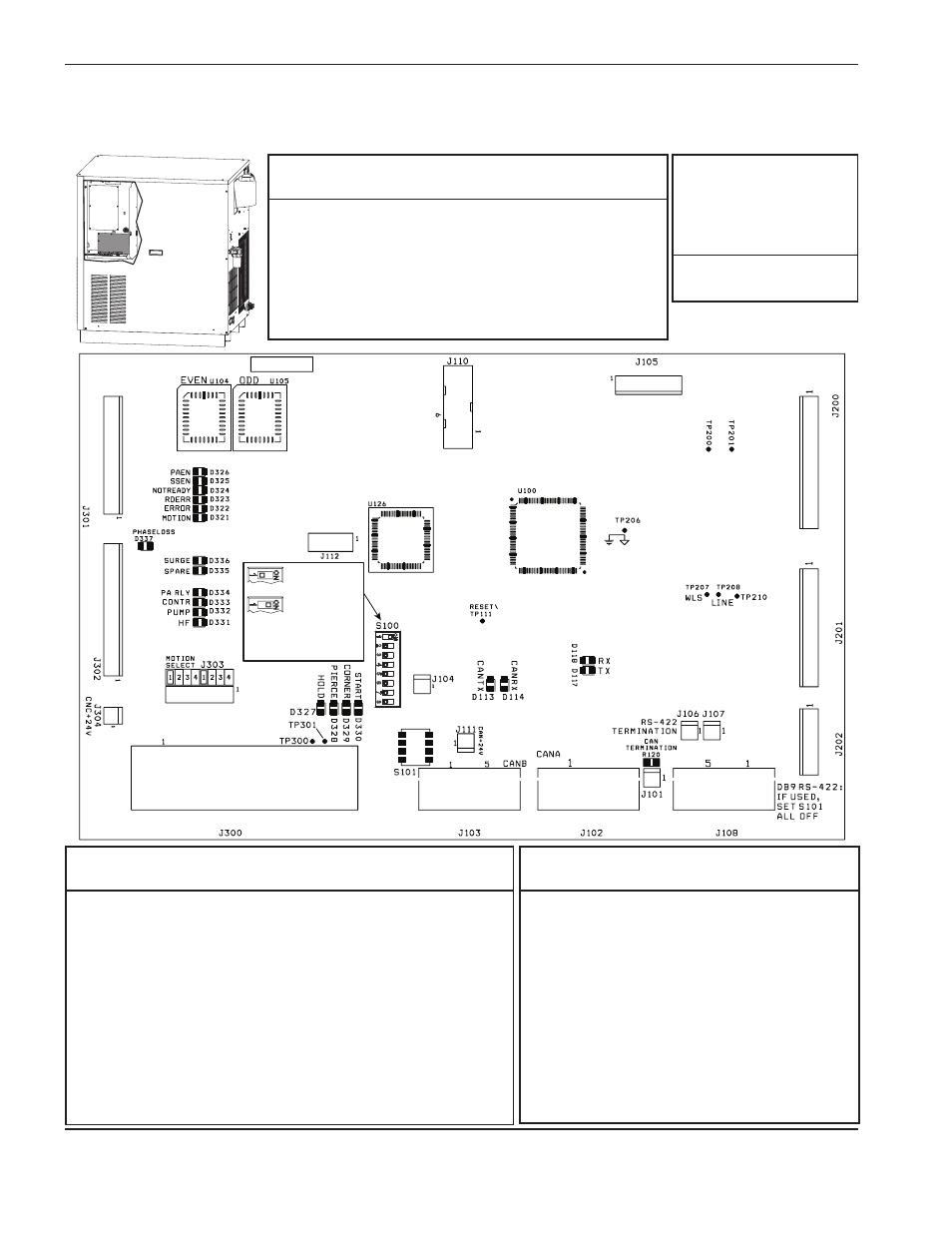

контрольная плата источника тока PCB3
= HPR130
= HPR260
Примечание. Другие на-
стройки двухпозиционного
переключателя в корпусе см.
в электрических схемах.
Перечень светодиодов контрольной печатной платы
Светодиод Наименование сигнала Примечания
D100
+5 В пост. тока
D101
+3,3 В пост. тока
D113
Передатчик CAN
Постоянное мигание
D114
Приемник CAN
Постоянное мигание
D117
Передатчик RS-422
D118
Приемник RS-422
Перечень
микропрограмм
контрольной платы
PCB3
Позиция Номер детали
U104
081169
ЧЕТ
U105
081169
НЕЧЕТ
Перечень светодиодов контрольной печатной платы
Светодиод Выход
Вход
Примечания
D321
Перемещение станка
D322
Ошибка
D323
Ошибка плавного
выключения
D324
Не готов
D325
Резервный
Не используется
D326
Включение
вспомогательной дуги
D327
Удержание
D328
Прожиг
D329
Ток поворота
D330
Пуск
плазменного
блока
Перечень светодиодов контрольной печатной платы
Светодиод Выход
Вход
Примечания
D331
Высоковольтный
трансформатор
D332
Включен
электродвигатель
насоса
D333
Замыкатель
D334
Реле
вспомогательной
дуги
D335
Резервный
D336
Выбрать очистку
D337
Обрыв
фазы
