Техническое обслуживание
HPR260XD Auto Gas — 80635J, 2-я редакция 5-57

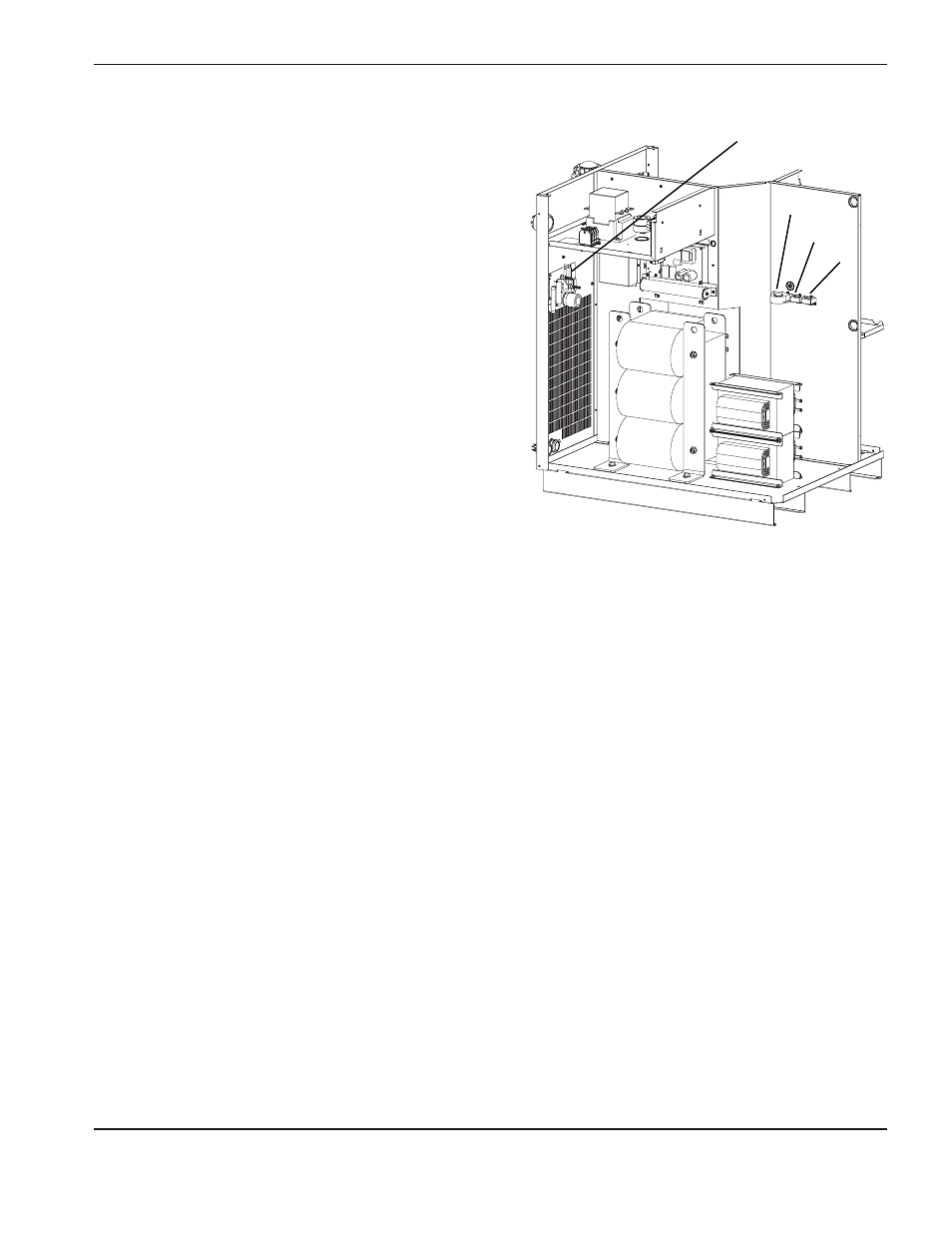

CS1
CS3
Плата входа-выхода
(PCB6)
CS2
устранение неисправности, вызвавшей коды ошибки высокого тока 103 и 104
1. Убедитесь в отсутствии повреждений датчиков тока (CS1 и CS2) и кабелей.
2. Поменяйте местами CS1 и CS2. Заменить неисправный датчик, если код ошибки не выводится повторно.
3. Обратите внимание на конденсатор для защиты от атмосферных перенапряжений, чтобы убедиться
в отсутствии короткого замыкания. При наличии короткого замыкания конденсатора для защиты от
атмосферных перенапряжений замените PCB6.
4. Проверьте на наличие коротких замыканий на участке от рабочей клеммы до отрицательной клеммы
платы PCB6. Сопротивление должно составить порядка 100 тысяч Ом на участке от рабочей клеммы
до отрицательной клеммы. Если для системы регулировки высоты используется делитель напряжения,
сопротивление будет меняться.
устранение неисправности, вызвавшей код ошибки
низкого тока 105 и 106
1. Убедитесь в отсутствии повреждений датчиков тока
(CS1 и CS2) и кабелей.
2. Поменяйте местами CS1 и CS2. Замените неисправный
датчик, если код ошибки не выводится повторно.
3. С помощью измерителя измерьте сопротивление между
проводом 38 и проводом 39 на плате PCB6. Значение
должно расти по мере зарядки конденсатора. Замените
PCB6, если значение не меняется.
4. Проверьте на предмет наличия неплотно закрепленных
проводов или коротких замыканий от инвертора к плате
PCB6.
5. После закрытия замыкателя убедитесь в наличии
напряжения в 220 В перем. тока к 1A, 1B и 1C на
инверторе.
