Страница 204: Поиск и устранение неисправностей цепи запуска, Цепь запуска pcb1 -48, Опасность
Техническое обслуживание
5-48
HPR260XD Auto Gas —
80635J, 2-я редакция
Поиск и устранение неисправностей цепи запуска
Цепь запуска PCB1
Эксплуатация
Цепь запуска представляет собой быстродействующий переключатель, который быстро переносит ток
вспомогательной дуги с кабеля вспомогательной дуги на рабочий кабель. Цепь запуска выполняет две функции.
1. Дает возможность начальному току вспомогательной дуги быстро пройти через кабель вспомогательной дуги
с малым импедансом.
2. После установления начального тока вспомогательной дуги цепь запуска обеспечивает импеданс на кабеле
вспомогательной дуги, содействуя переносу дуги на заготовку. См. схему ниже.

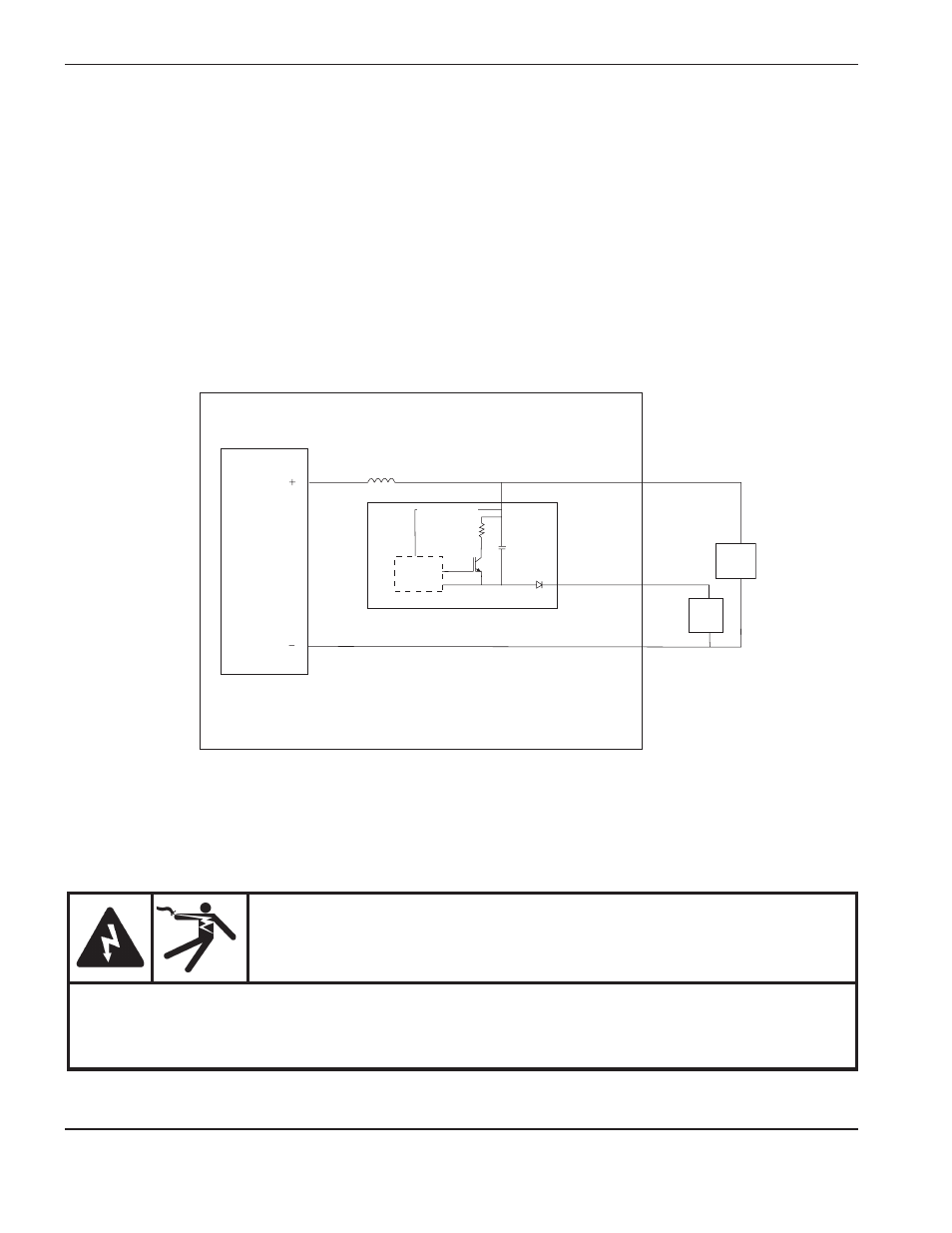

Функциональная схема цепи запуска
источник тока плазменной системы
Дроссель
Диод
Цепь запуска
Режущая
дуга
вспомогательная
дуга
Силовой
резистор
Логическая схема
управления
Загл. буквы
ALEL
инвертор
БТИЗ
оПасносТЬ!
оПасносТЬ ПоРажения Током
При техническом обслуживании источника тока нужно проявлять осторожность, когда
он включен в сеть, а крышки сняты. в источнике тока присутствуют опасные уровни
напряжения, которые могут привести к травмам и летальному исходу.
