Тест на обнаружение обрыва фазы
1. Выключите (OFF) электропитание системы и снять крышку с CON1.
2. Проверить состояние трех контактов на предмет чрезмерного износа. Если один или несколько контактов
чрезмерно изношены, следует заменить CON1 и повторно запустить систему. Если ошибка сохраняется,
нужно выполнить описанные ниже действия.
3. Провести тест предохранителей F5, F6 и F7
на распределительной плате (PCB2). Если
любой из предохранителей сгорел, следует
заменить PCB2.
4. Снять J2.8 с PCB2 и установить перемычку между штырьками 1 и 2 на кабельной колодке.
a. Выполнить тестовую резку. Если ошибка обрыва фазы сохраняется, следует проверить проводку между
J2.8 на плате PCB2 и J3.302 на плате PCB3, убедившись в электропроводности цепи между
– J2.8 штырек 1 и J3.302 штырек 14
– J2.8 штырек 2 и J3.302 штырек 15
б. Если проводка исправна, замените плату PCB3. Если имеются повреждения проводки, следует
отремонтировать или заменить все поврежденные провода.
в. Если ошибка обрыва фазы устраняется, когда перемычка установлена на J2.8, следует выполнить еще одну
операцию резки и измерить линейное напряжение на предохранителях F5, F6 и F7. Значение напряжения
должно быть в пределах 220 В перем. тока +/–15 %. Если одно из трех показаний напряжения составляет
менее 187 В перем. тока, проверьте контакты, идущие к замыкателю, и проверить наличие неплотных
соединений между сетевым шнуром, замыкателем, силовым трансформатором и инвертором.

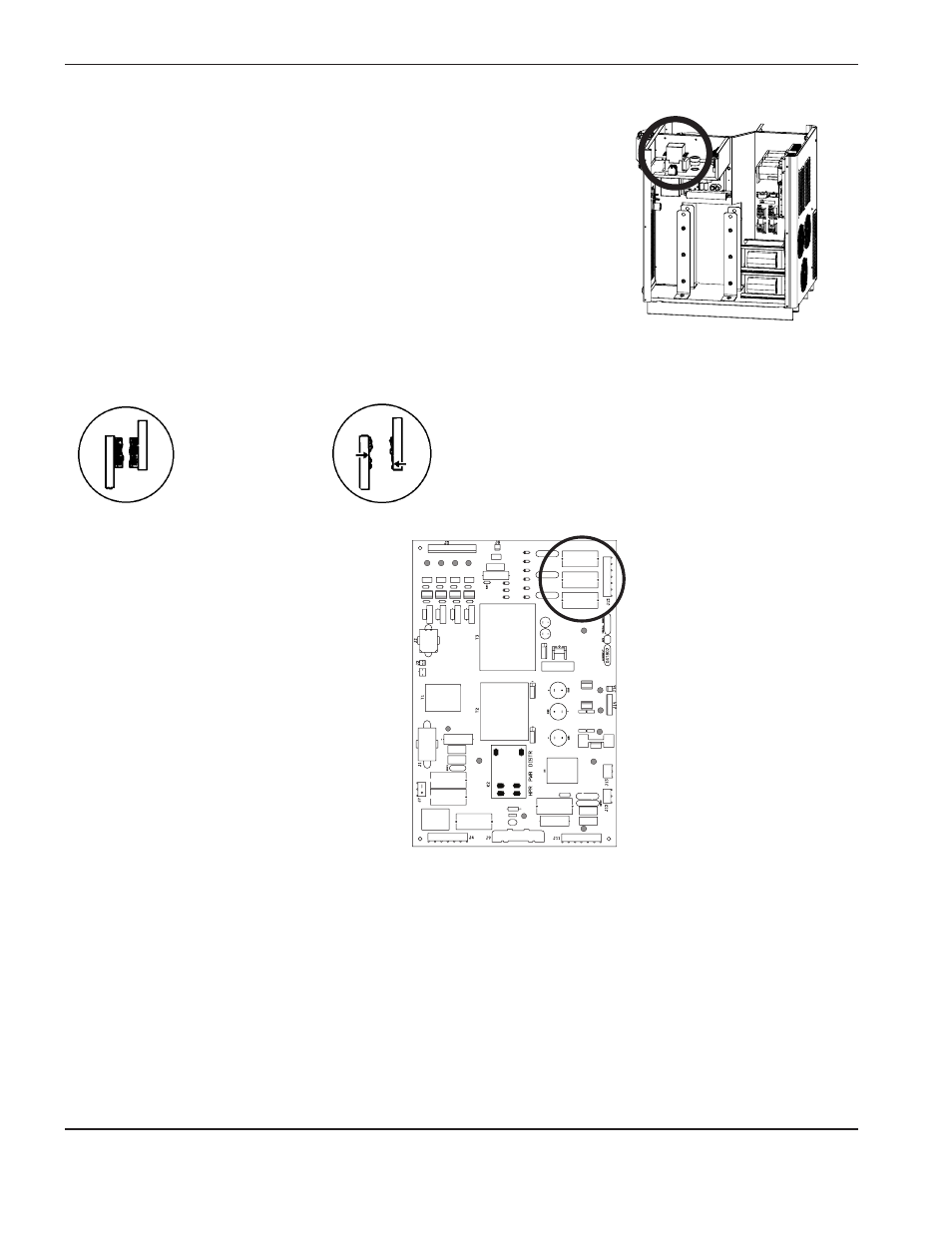

ОК
Чрезмерный износ
