Установка
HPR260XD Auto Gas —
80635J, 2-я редакция
3-9

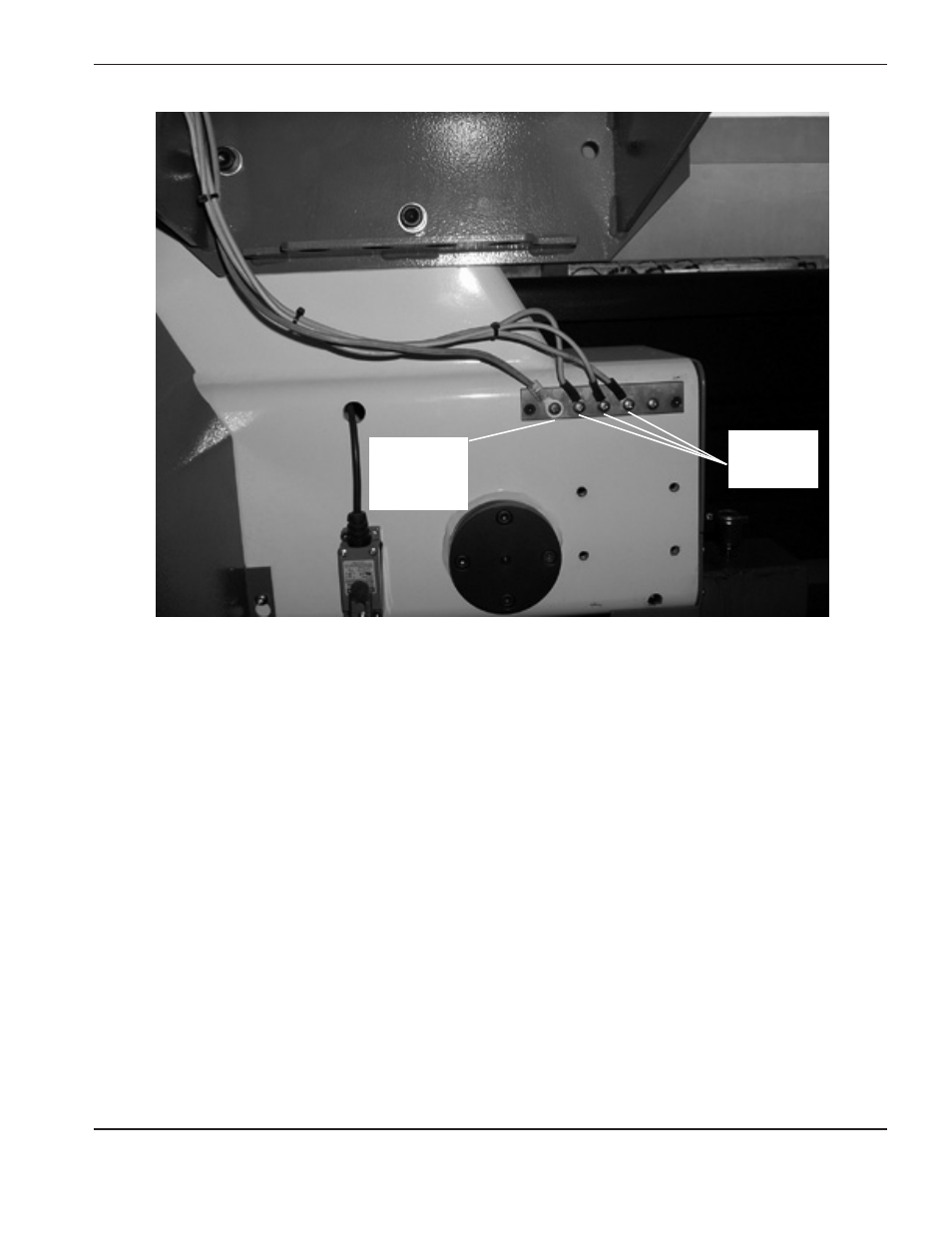

Пример грамотной организации заземляющей шины портала. Шина прикреплена болтами
к порталу (рядом с электродвигателем). Все отдельные кабели заземления от компонентов
системы, закрепленных на портале, прокладываются к шине за исключением тех, что идут от
системы удаленного высокочастотного генератора* и держателя резака. Затем единый кабель
для работы в тяжелом режиме прокладывается от заземляющей шины портала к заземляющей
шине, болтами закрепленной на столе.
* Для систем, в которых используется система удаленного высокочастотного генератора
Кабели
заземления
компонента
Кабель
к заземляющей
шине на столе
для резки
