СпиСок деталей
6-4
HPR260XD Auto Gas —
80635J, 2-я редакция

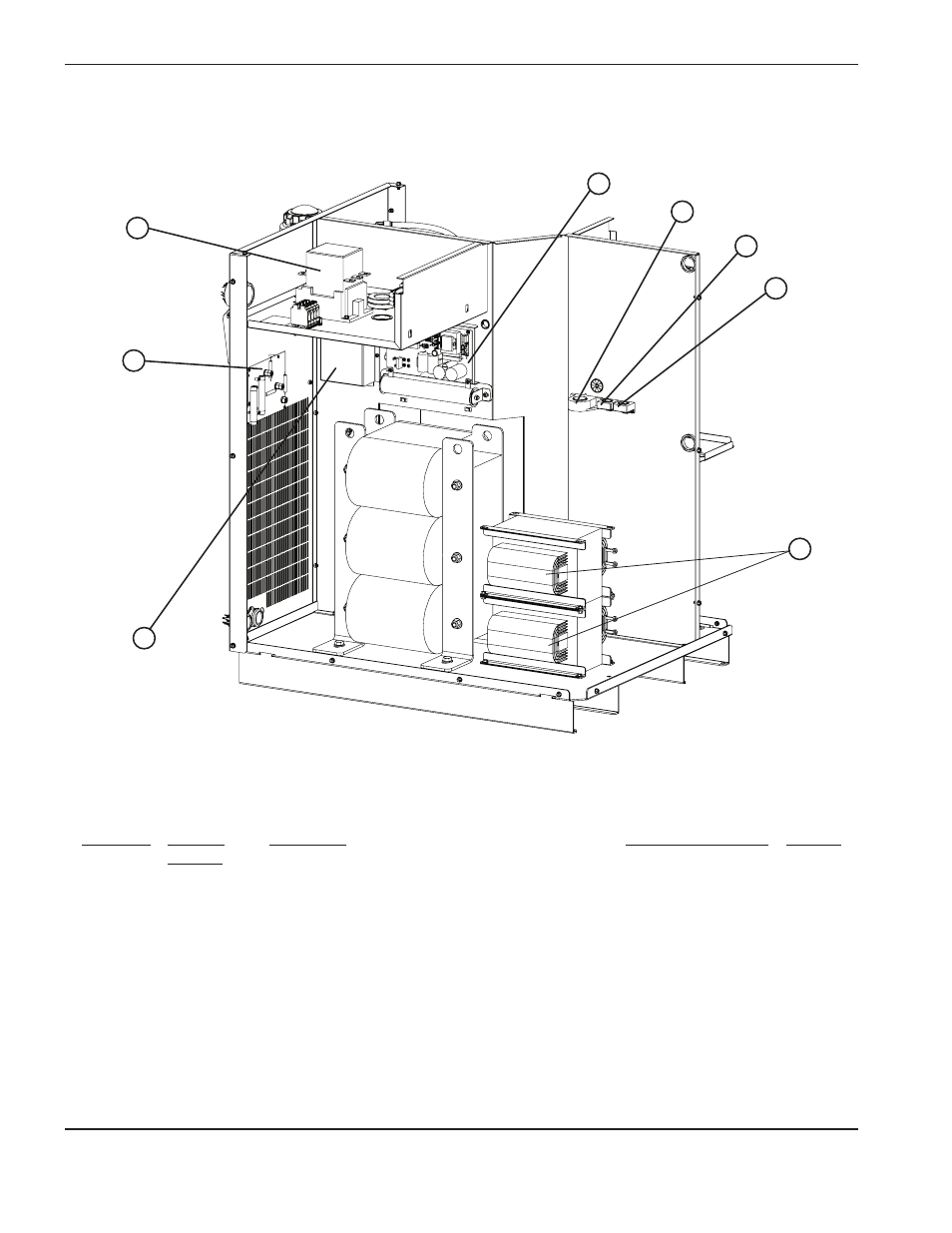

Номера деталей
3
4
5
1
2
6a
6b
7
Позиция Номер
детали
Описание
Код. обозначение Кол-во
1
003149
Реле: вспомогательная дуга, 120 В перем. тока
CR1
1
2
041837
Печатная плата: ВХОД/ВЫХОД
PCB6
1
3
003217
Замыкатель (200–240 В перем. тока)
CON1
1
003233
Замыкатель (380–600 В перем. тока)
CON1
1
4
229238
Цепь запуска в сборе
PCB1
1
5
109483
Датчик тока: Холловское напряжение 200 А, 4 В CS3
1
6a
109004
Датчик тока: холловское напряжение 100 А, 4 В
CS2
1
6b
109004
Датчик тока: холловское напряжение 100 А, 4 В
CS1
1
7
014280
Катушка индуктивности: 4 мГн
2
