HPR260XD Auto Gas —
80635J, 2-я редакция
3-15
Предпочтительное расположение
системы выбора
Заземление системы выбора
314,5 мм
254,0 мм
0
38,1 мм
0
76,2 мм
7 мм
(4 места)
Размещение системы выбора

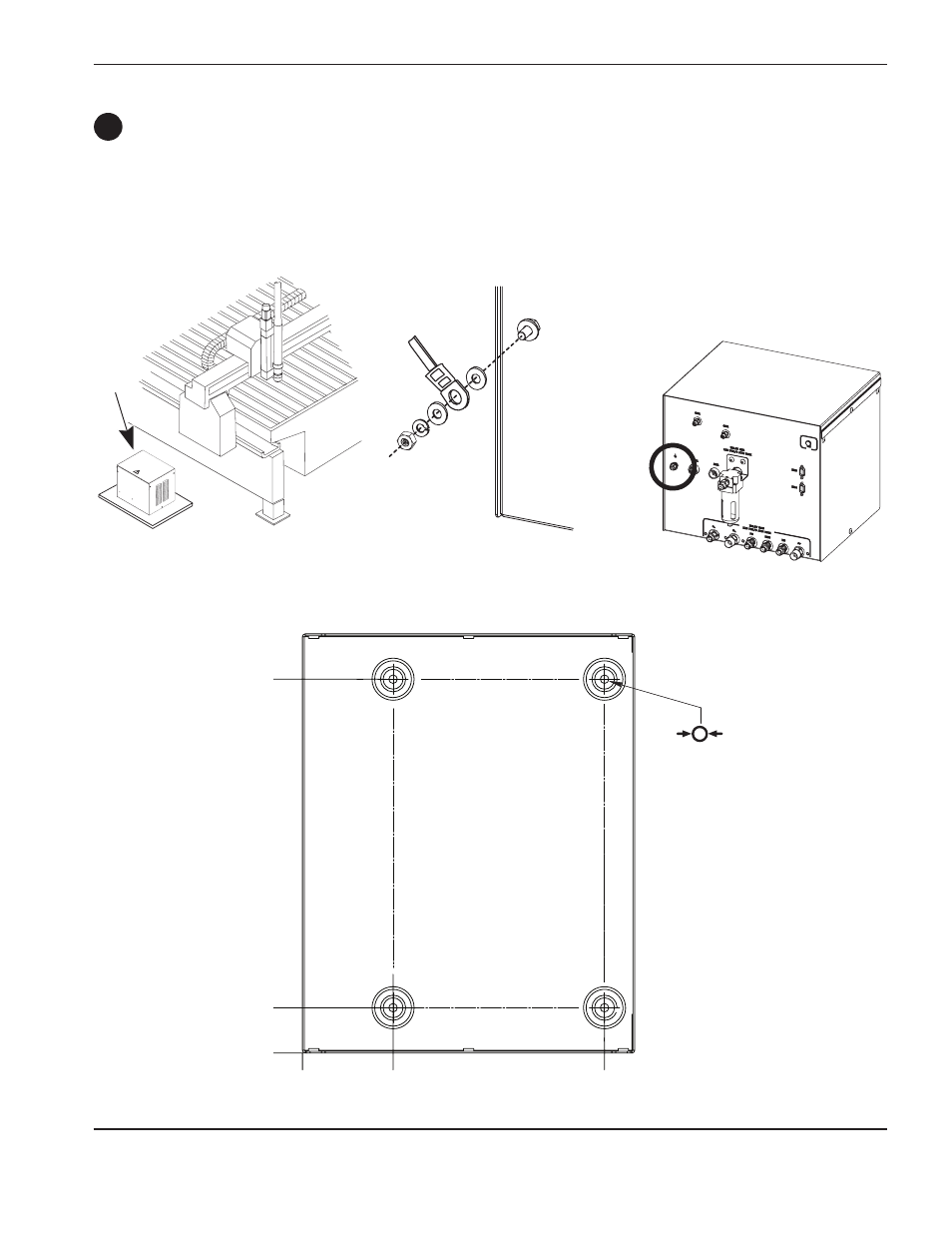

• Установите систему выбора рядом со столом для резки. Необходимо предусмотреть свободное
пространство для снятия верхней и правой крышек при обслуживании. На рисунке ниже показан
предпочтительный способ установки. Максимальная длина кабелей между источником тока
и системой выбора составляет 75 м. Максимальная длина кабелей и шлангов между системой выбора
и дозировочной системой в сборе составляет 20 м.
