СпиСок деталей
HPR260XD Auto Gas —
80635J, 2-я редакция
6-3

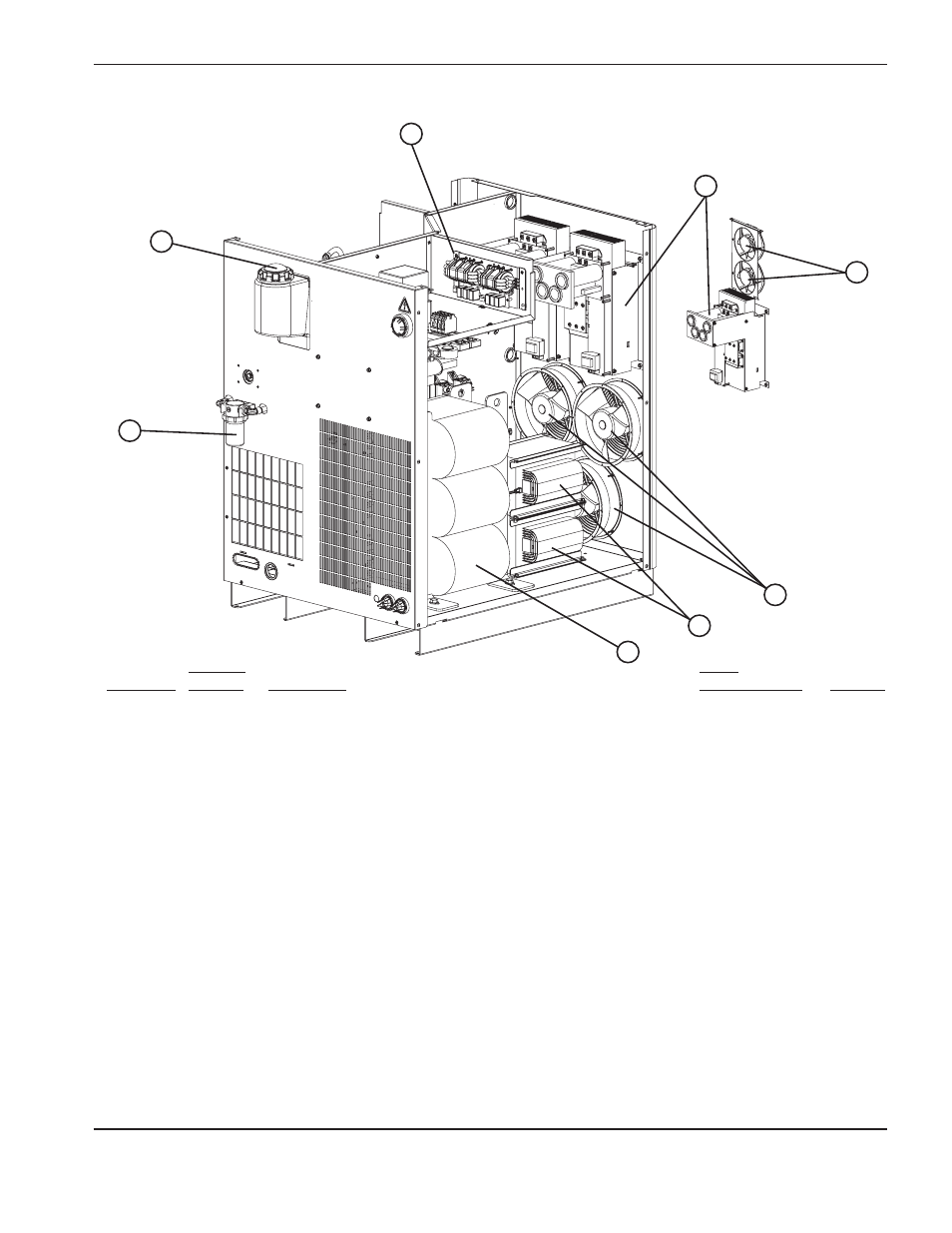

Номера деталей
Позиция
Номер
детали
Описание
Код.
обозначение
Кол-во
1
027634
Корпус фильтра
1
027664
Фильтровальный элемент
1
2
127014
Крышка: резервуар охлаждающей жидкости
1
3
229034* Фильтр электромагнитных помех: 80 А, 50–60 Гц
1
4
129792
Инвертор в сборе
CH1, CH2
2
5
127039
Вентилятор 6 дюймов: 230 куб. фут/мин, 115 В перем. тока
50–60 Гц
2
6
027079
Вентилятор 10 дюймов: 450–550 куб. фут/мин, 120 В перем.
тока 50–60 Гц
3
7
014280
Катушка индуктивности
2
8
014295
Силовой трансформатор 200 В: 45,5 кВт, 3-ф., 50 Гц
T2
1
014296
Силовой трансформатор 220 В: 45,5 кВт, 3-ф., 50–60 Гц
1
014297
Силовой трансформатор 240 В: 45,5 кВт, 3-ф., 60 Гц
1
014302
Силовой трансформатор 380 В: 45,5 кВт, 3-ф., 50 Гц
1
014295
Силовой трансформатор 400 В: 45,5 кВт, 3-ф., 50 Гц
1
014295
Силовой трансформатор 415 В: 45,5 кВт, 3-ф., 50 Гц
1
014296
Силовой трансформатор 440 В: 45,5 кВт, 3-ф., 50–60 Гц
1
014297
Силовой трансформатор 480 В: 45,5 кВт, 3-ф., 60 Гц
1
014298
Силовой трансформатор 600 В: 45,5 кВт, 3-ф., 60 Гц
1
228309 Комплект: замена терморезистора для силового
трансформатора
1
* Только для источника тока 400/415 В
2
1
5
4
6
3
7
8
Позиция
Hомер
детали
Описание
Код
обозначение
Кол-во
1
См. таблицу выше Источник тока
2
228332
Панель: Верхняя, с информационной табличкой
1
3
075241
Винты для тонколистового металла
1
4
228535
Панель: Правая или левая, с информационной
табличкой
1
5
228534
Панель: Передняя, с информационной табличкой
1
6
129633
Зеленая лампа питания в сборе
1
8
228611
Комплект: Модернизация Hypernet (не показан)
1
