Установка
3-10 HPR260XD Auto Gas — 80635J, 2-я редакция
**
**
**
Грунтовое заземление переменного тока/ заземление абонента
Заземляющий стержень
Масса и заземление от радиочастотных помех
Для подъемника в сборе и для системы удаленного высокочастотного генератора требуется отдельный провод к заземляющей шине стола для резки.
Стол для резки
Плазма
плазменной
системы
Положительный пост. ток
Command
THC
Шина
Шина
Command
THC
Система удаленного высокочастотного
генератора
Дозировочная
система
Система выбора
генератора
ЧПУ
генератора

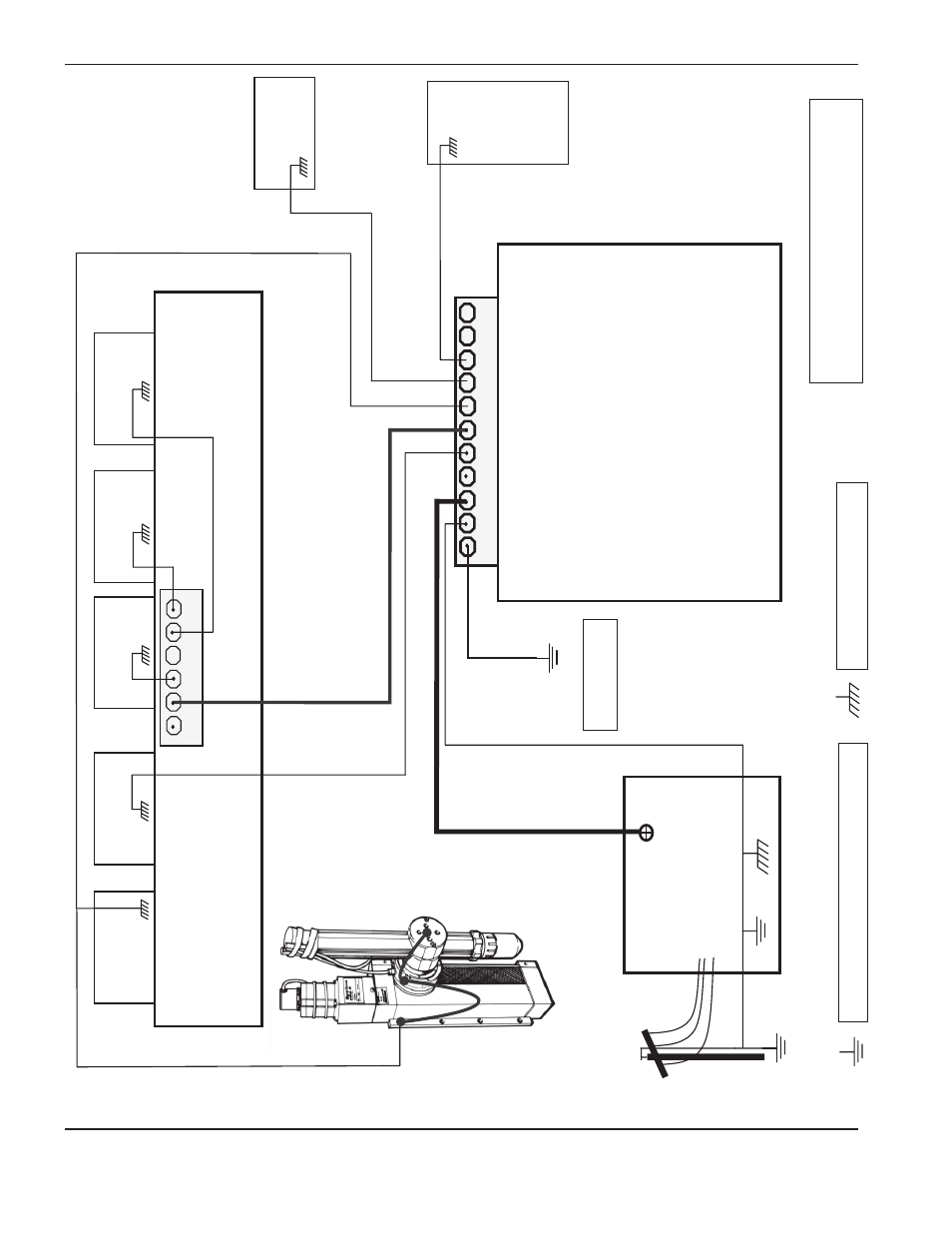

Схема заземления
Портал
Охладитель
(в некоторых системах будут присутствовать не все представленные составляющие)
