Установка
HPR260XD Auto Gas — 80635J, 2-я редакция 3-37
Требования к подъемнику резака
Для работы системы необходим высококачественный подъемник резака с электроприводом, возможностей
перемещения которого будет достаточно для любой нужной толщины резки. Подъемник должен обеспечивать
вертикальный ход в 203 мм. Блок должен иметь возможность поддерживать постоянную скорость до
5080 мм/мин с точным торможением. Недопустимо использование блока, который выходит за точку останова.
Hypernet
Hypernet используется исключительно для соединения определенных компонентов Hypertherm между собой.
При помощи концентратора Ethernet и кабеля систему HPRXD можно подключить к системе регулировки
высоты резака ArcGlide
®
, а также к ЧПУ EDGE ® Pro или MicroEDGE ® Pro. Печатная плата Hypernet обеспечивает
связь между компонентами и выступает в качестве источника дугового напряжения, необходимого для системы
регулировки высоты резака. Дополнительная информация представлена в инструкции по эксплуатации ArcGlide
(806450), инструкции по эксплуатации EDGE Pro (806360) и инструкции по эксплуатации ЧПУ MicroEDGE Pro
(807290).

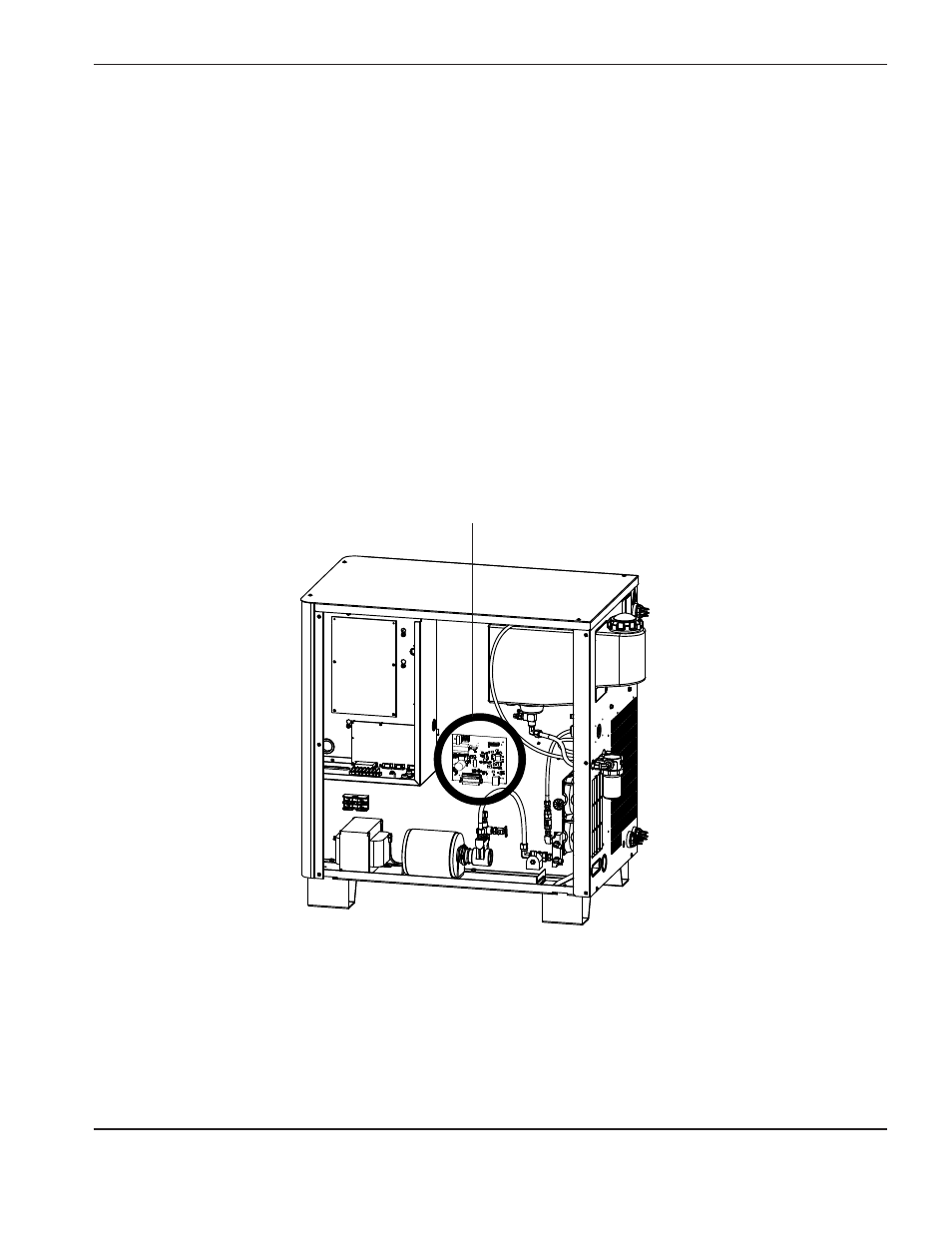

Примечание. На рисунке ниже показан источник тока плазменной системы HPR130XD, однако место
установки платы интерфейса Hypernet идентично также и для источника тока HPR260XD.
Расположение печатной платы Hypernet
