Установка
3-8 HPR260XD Auto Gas — 80635J, 2-я редакция
12. Если портал перемещается по рельсовым направляющим, которые не приварены к столу, то эти
направляющие должны быть соединены со столом кабелем заземления с обеих сторон каждой из
направляющих. Такие кабели заземления не обязательно должны быть проложены к общей точке заземления
(нейтральной точке звезды), вместо этого они могут быть проложены по кратчайшему пути к столу.
13. Если изготовитель комплексного оборудования устанавливает делитель напряжения для обработки
дугового напряжения для использования в системе управления, то плату делителя напряжения следует
устанавливать как можно ближе к точке, в которой забирается дуговое напряжение. Один из допустимых
вариантов размещения – внутри источника тока плазменной системы. Если используется плата делителя
напряжения производства Hypertherm, выходной сигнал изолируется от всех других цепей. Обработанный
сигнал должен идти по витому экранированному кабелю (тип 1800F производства Belden или аналогичный).
У используемого кабеля должна быть экранирующая оплетка, а не фольговый экран. Оплетка должна быть
соединена с массой источника тока, а с другой стороны оставлена свободной.
14. Все остальные сигналы (аналоговый, цифровой, последовательный, кодирующий) должны идти по витым
парам, помещенным внутри экранированного кабеля. Колодки этих кабелей должны иметь металлический
корпус, причем к металлическому корпусу колодок с обеих сторон кабеля должен быть подключен экран,
а не сток. Никогда не следует прокладывать экран или сток через колодку на любом из штырьков.

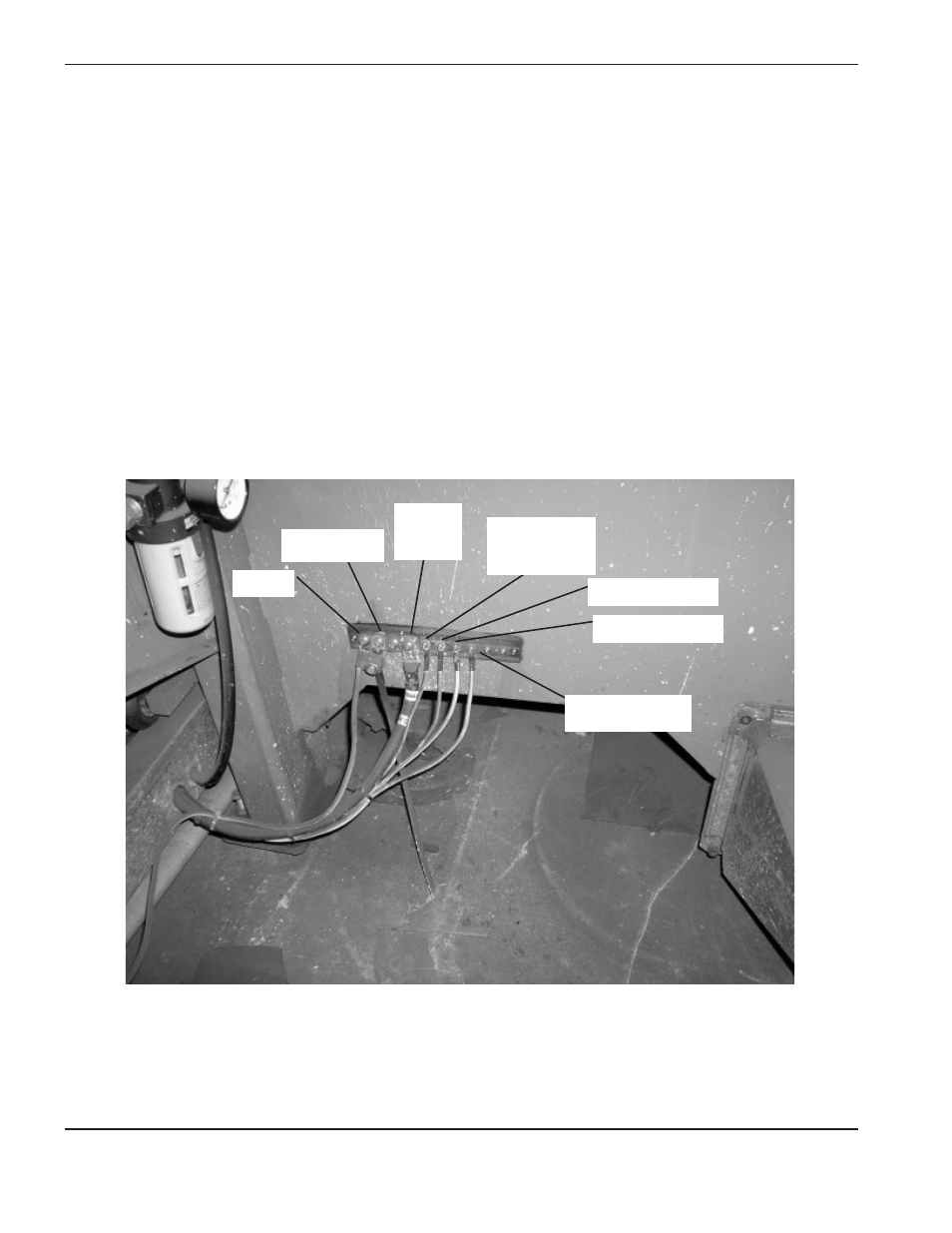

Пример грамотно организованной заземляющей шины стола для резки. На рисунке выше
показано соединение от заземляющей шины портала, соединение от заземляющего стержня,
положительный кабель источника тока, система удаленного высокочастотного генератора*,
кожух ЧПУ, держатель резака и масса источника тока.
* Для систем, в которых используется система удаленного высокочастотного генератора
Портал
Заземляющий
стержень
Кабель
источника
тока (+)
Выход
высокочастотного
генератора
Кожух ЧПУ
Держатель резака
Масса источника
тока
