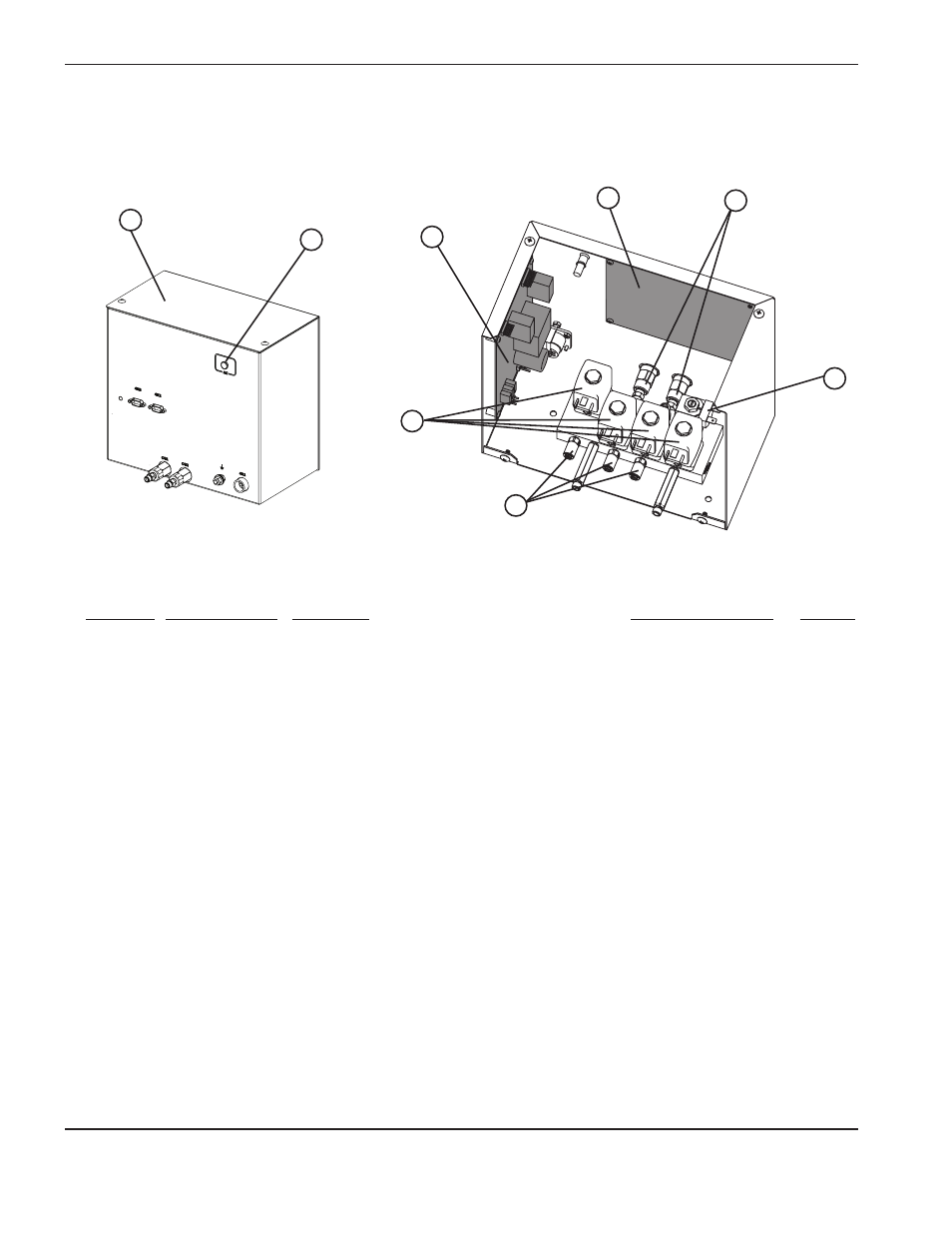

СпиСок деталей
6-10
HPR260XD Auto Gas —
80635J, 2-я редакция
дозировочная система
1
2
4
5
6
7
8
3
Позиция Номер детали Описание
Код. обозначение
Кол-во
1
078535
дозировочная система
1
2
129633
Зеленая лампа питания
1
3
041897
Распределительная печатная плата
PCB1
1
008756
Предохранитель: 5 А, 250 В, с задержкой
срабатывания
F1
1
4
228069
Комплект: контрольная печатная плата
PCB2
1
5
006077
Обратные клапаны
2
6
006109
Электромагнитный клапан
SV16
1
006112
Запасная обмотка электромагнита
7
005263
Преобразователь давления (показано 3 из 4)
P5–P8
4
8
006128*
Пропорциональный клапан
B1-B4
4
228023**
Комплект: модернизация клапанной коробки
замера газа HPR
1
* Системы управления подачей газа с серийным номером 500134 и старше имеют деталь под этим номером
** Для систем управления подачей газа с серийным номером 500133 и меньше нужно заказать этот комплект
