Установка
3-16 HPR260XD Auto Gas — 80635J, 2-я редакция

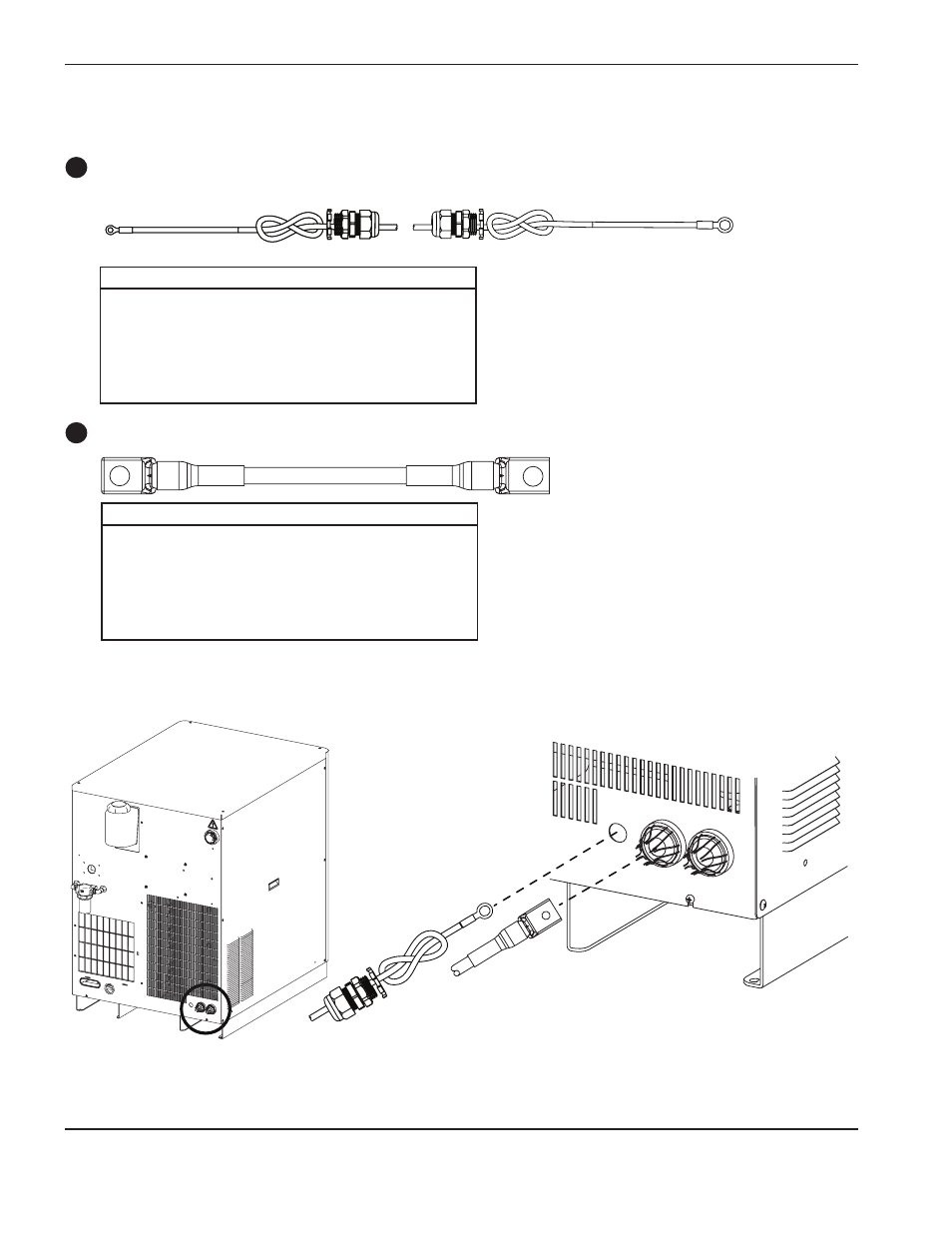

Кабели от источника тока к системе зажигания дуги
Кабель
вспомогательной
дуги
Отрицательный
кабель
Система зажигания дуги Источник тока
Система зажигания дуги Плата
входа-
выхода
* Кабели под номерами 123683 и 123829 предназначены для использования с системами, в которых система зажигания дуги установлена
на источник тока
№ детали длина № детали длина
123683* 1,5 м 123823 20 м
123820 3 м 123735 25 м
123821 4,5 м 123668 35 м
123666 7,5 м 123669 45 м
123822 10 м 123824 60 м
123667 15 м 123825 75 м
№ детали длина № детали длина
123829* 1,5 м 123819 20 м
123816 3 м 123775 25 м
123817 4,5 м 123776 35 м
123773 7,5 м 123777 45 м
123818 10 м 123778 60 м
123774 15 м 123779 75 м
Кабель вспомогательной дуги
Отрицательный кабель
1
2
