Техническое обслуживание
HPR260XD Auto Gas —
80635J, 2-я редакция
5-49
Светодиод D2 всегда должен гореть.
D1 загорается сразу после зажигания резака и тухнет немедленно после
переноса дуги на заготовку. Если перенос дуги происходит немедленно,
этот светодиод загораться не будет.

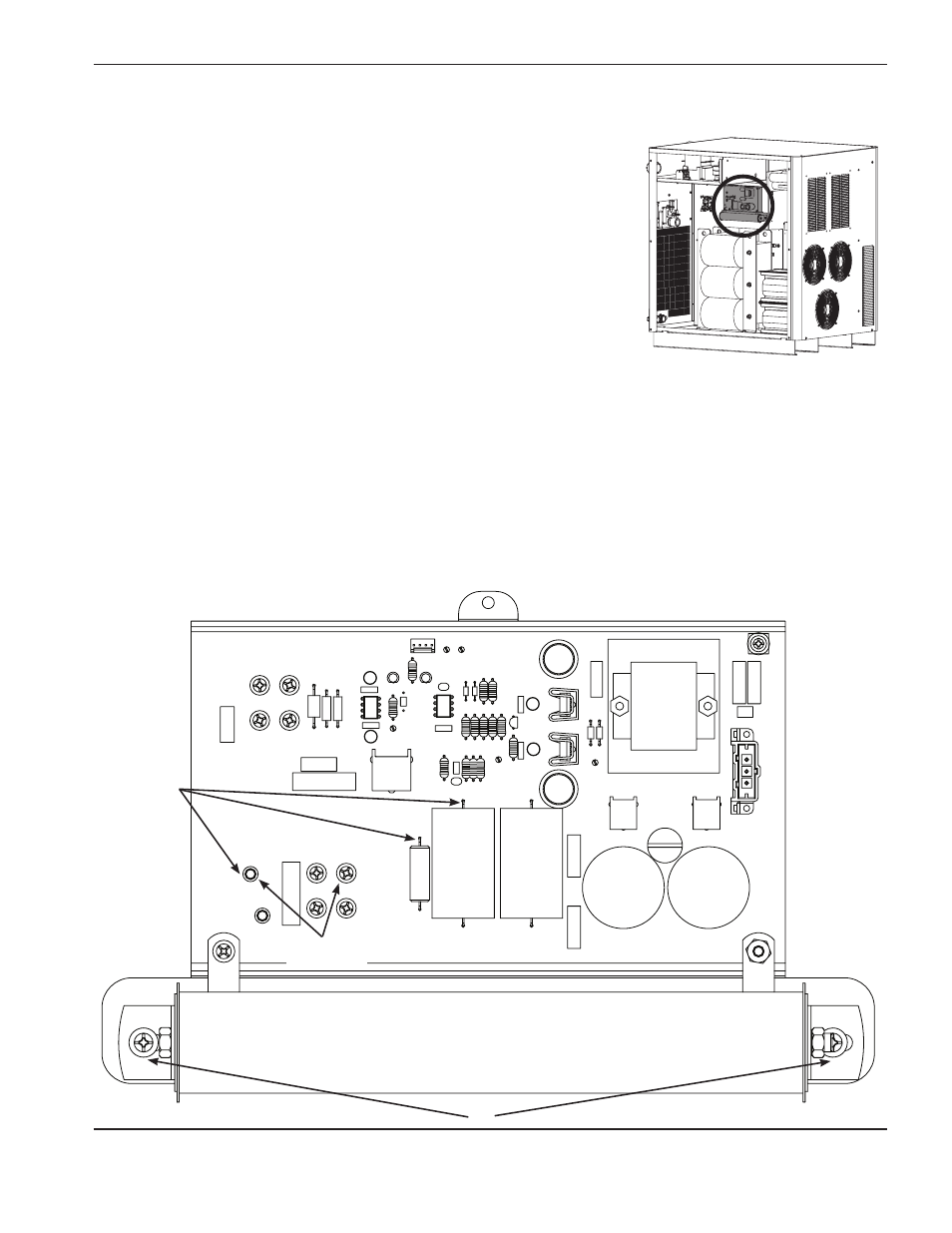

Если на резаке отсутствует дуга или не происходит перенос дуги:
1. Выключите (OFF) подачу любого электропитания в систему.
2. Отключить провода от клемм H8 (WORK) и H9 (NOZZLE).
3. Убедиться в том, что сопротивление между H8 и D50 (–) составляет
порядка 5,5 кΩ. Если значение сопротивления иное, следует заменить
плату.
Примечание. Значение сопротивления может медленно повышаться до
достижения правильной величины в связи с электрической
емкостью в цепи.
4. Убедиться в том, что сопротивление между H8 и демпфером составляет порядка 15 кΩ.
• Не должно быть никаких порезов или повреждений рабочего кабеля. Убедиться в том, что значение
сопротивления составляет не более 1 Ω. Подключение рабочего кабеля к столу для резки должно быть
беспрепятственным, кабель должен хорошо прилегать к столу.
• Убедиться в том, что горит светодиод LED-D2. Если светодиод не горит, возможно, нужно заменить плату
либо же может отсутствовать электропитание платы.
• Выполнить зажигание резака в воздухе и убедиться в том, что горит D1. Если он не горит, но
вспомогательная дуга установлена, возможно, нужно заменить плату.
• Убедиться в том, что значение сопротивления составляет порядка 1 Ω. на резисторе R1.
H8
WORK
H9
NOZZLE
+
–
D1
D2
1 Ω
5,5 kΩ
15 kΩ
R1
или
