Установка
3-14
HPR260XD Auto Gas —
80635J, 2-я редакция

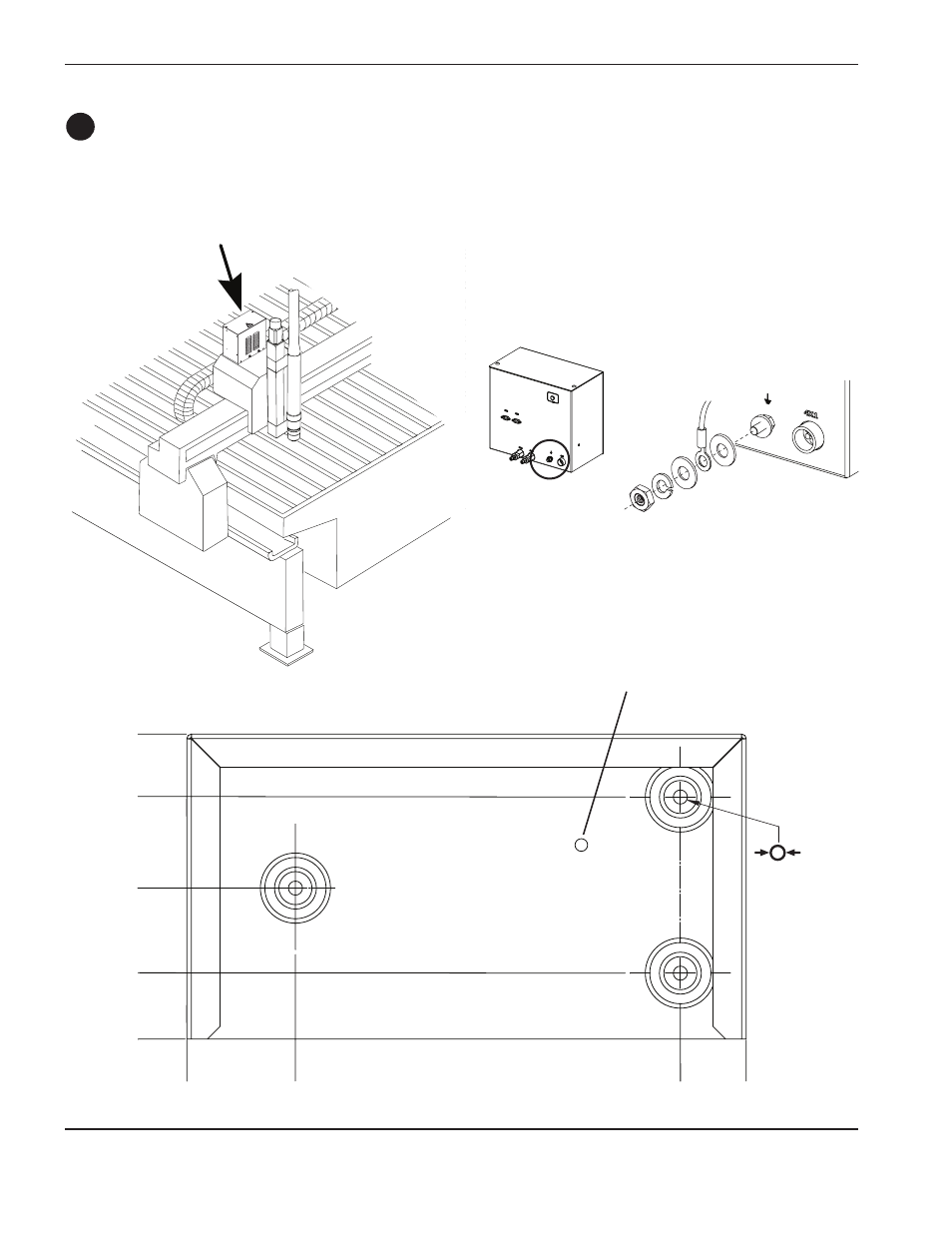

Заземление дозировочной системы
153,9 мм
33,3 мм
122,2 мм
0
54,9 мм
76,2 мм
282,5 мм
0
248,9 мм
Вентиляционное отверстие:
не закрывать
7 мм
(3 места)
Установка дозировочной системы
• Дозировочную систему нужно установить рядом со станцией подъемника резака. Максимальная длина
газовых шлангов между дозировочной системой и резаком составляет 1,8 м.
C
