Установка
HPR260XD Auto Gas — 80635J, 2-я редакция 3-29
Отводной шланг
плазмообразующего
газа
(белый)
Синий
Черный
10
№ детали длина
228291 2 м
228292 3 м
228293 4,5 м
228294 6 м
228295 7,5 м
228296 10 м
228297 15 м
228547 20 м
Осторожно! длина шлангов
от резака до
дозировочной
системы имеет
принципиальное
значение для
качества резки
и сроков службы
расходных
материалов.
Не следует менять
длину шлангов.
Осторожно! Свободный край
отводного шланга
плазмообразующего
газа следует
располагать вдали от
искр, возникающих
при прожиге,
во избежание
возгорания и
возможного
повреждения
проводов резака.

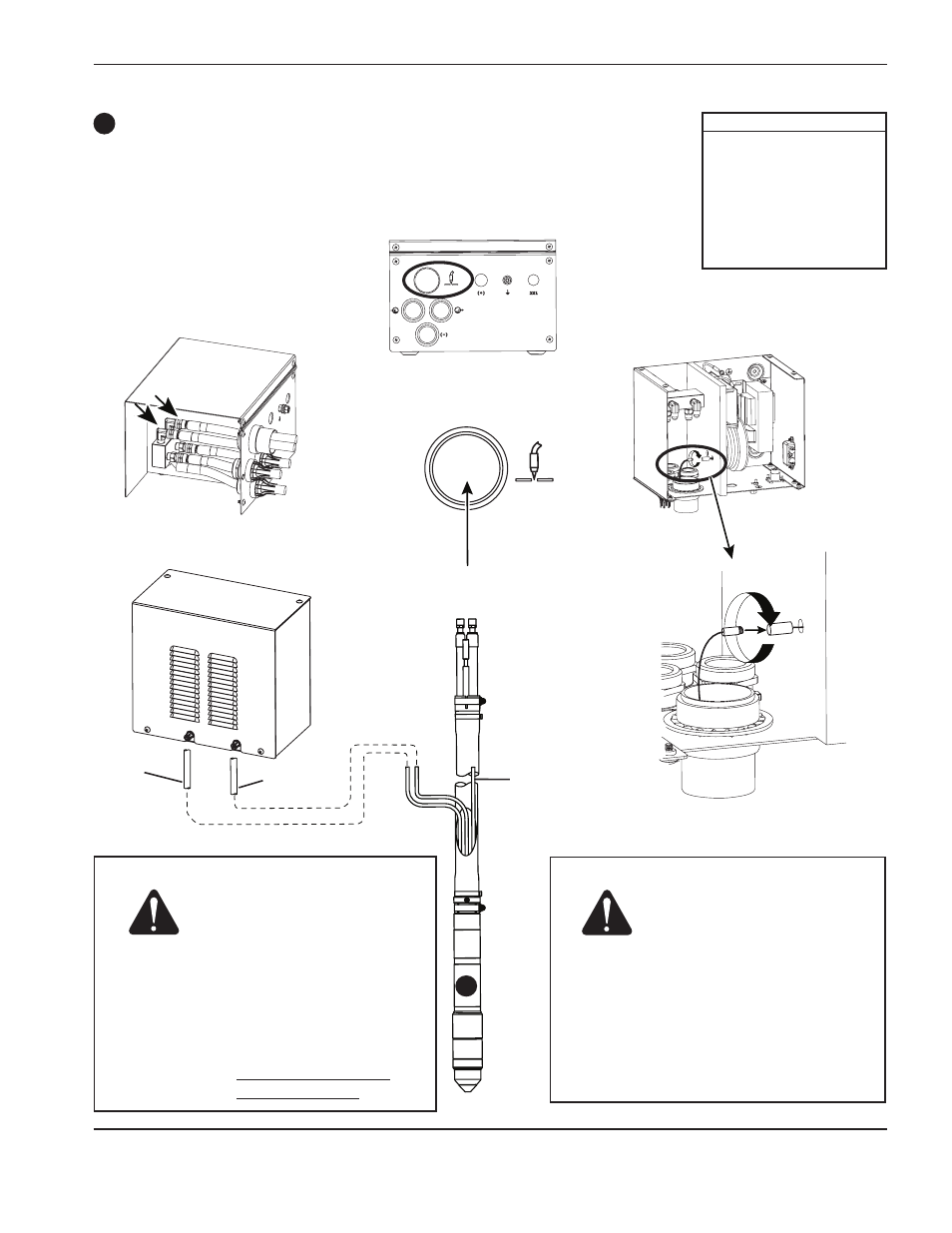

Провод резака в сборе
10
