Elec sch:hpr260xd pwr sply w/auto – Инструкция по эксплуатации Hypertherm HPR260XD Auto Gas
Страница 261
Advertising
7-21
Shield
Plasma
A
4
B
3
C
D
4
3
2
1
A
B
2
1
C
D
Air
N2
H5
H35
F5
Ar
Cut Gas 1
Cut Gas 2
Selection
O2
V1
V2
V3
V4
V5
V6
V7
V8
V9
V10
V11
V12
V13
V14
P1
P2
P3
P4
MV1
MV2
B1
B2
B4
P5
P6
P7
P8
V16
B3
Vent
Metering
Torch
Vent
HPR260 Auto
Console
V15
5 Micron Filter

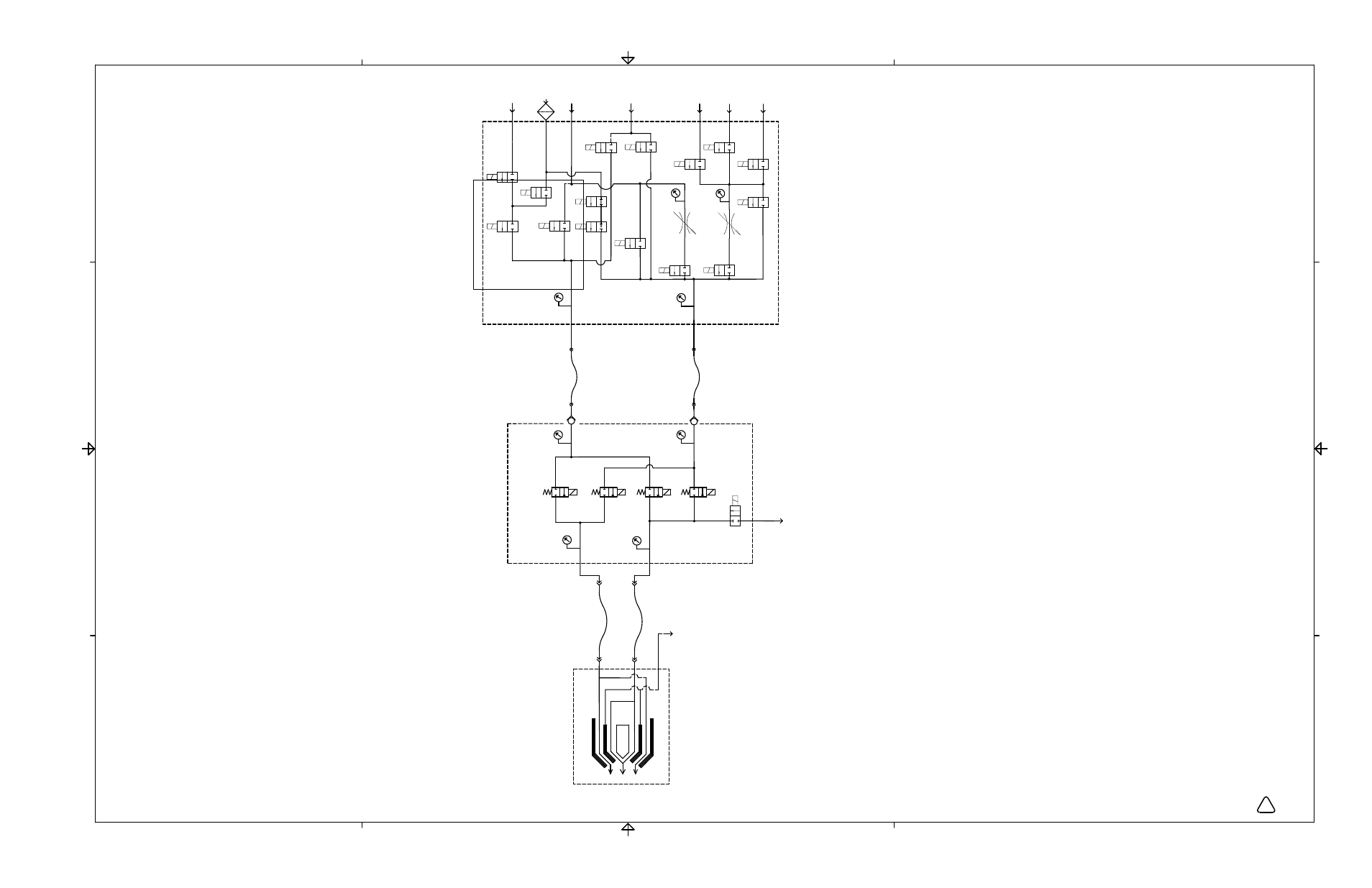

Gas Schematic
Console
ELEC SCH:HPR260XD PWR SPLY W/AUTO
B
013378
SHEET 17 OF 22
