Эксплуатация
4-18 HPR260XD Auto Gas — 80635J, 2-я редакция
Примечание. При корректной установке трубы водяного охлаждения может показаться, что она установлена
неплотно, однако любые поперечные зазоры будут устранены после установки электрода.
1. Выключите (OFF) подачу любого электропитания в систему.
2. Снимите расходные детали с резака. См. Установка и
проверка расходных деталей в данном разделе.
3. Снимите старую трубу водяного охлаждения.
4. Нанесите тонкий слой силиконовой смазки на
уплотнительное кольцо и установите новую трубу водяного
охлаждения. Уплотнительное кольцо должно блестеть,
однако не должно быть излишков или скоплений смазки.
5. Снова установите расходные детали. См. Установка и
проверка расходных деталей в данном разделе.

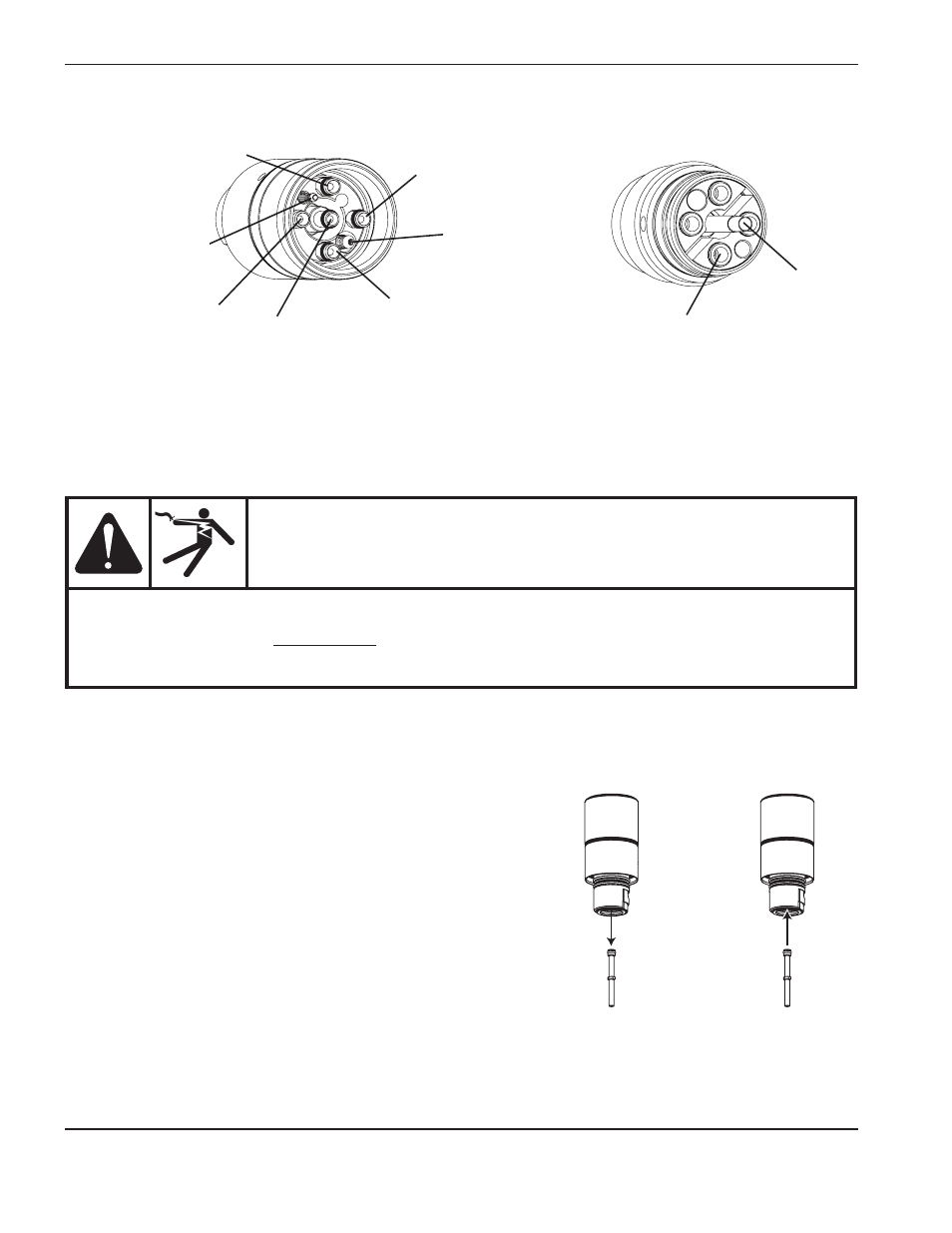

Замена трубы водяного охлаждения резака
Примечание. Линии подвода и возврата охлаждающей жидкости в блоке быстрого отключения
расположены противоположно линиям охлаждающей жидкости резака. Это способствует
снижению температуры охлаждающей жидкости.
БЕРЕГИСЬ!
Система разработана таким образом, что при снятии кожуха она переходит в режим
холостого хода. Однако несмотря на это В РЕЖИМЕ ХОЛОСТОГО ХОДА НЕЛЬЗЯ ЗАМЕНЯТЬ
РАСХОДНЫЕ ДЕТАЛИ. Обязательно нужно отключить подачу питания на источник тока,
прежде чем проверять или заменять расходные детали резака. При снятии расходных
деталей следует надевать перчатки. Резак может быть горячим.
Плазмообразующий газ
Отвод плазмообразующего газа
Подвод
охлаждающей
жидкости
Вспомогательная
дуга
Защитный газ
Возврат
охлаждающей
жидкости
Соединения резака
Штырек
омического
контакта
Разъем блока быстрого отключения резака Резак
Подвод
охлаждающей
жидкости
Возврат
охлаждающей
жидкости
