Установка
HPR260XD Auto Gas —
80635J, 2-я редакция
3-33

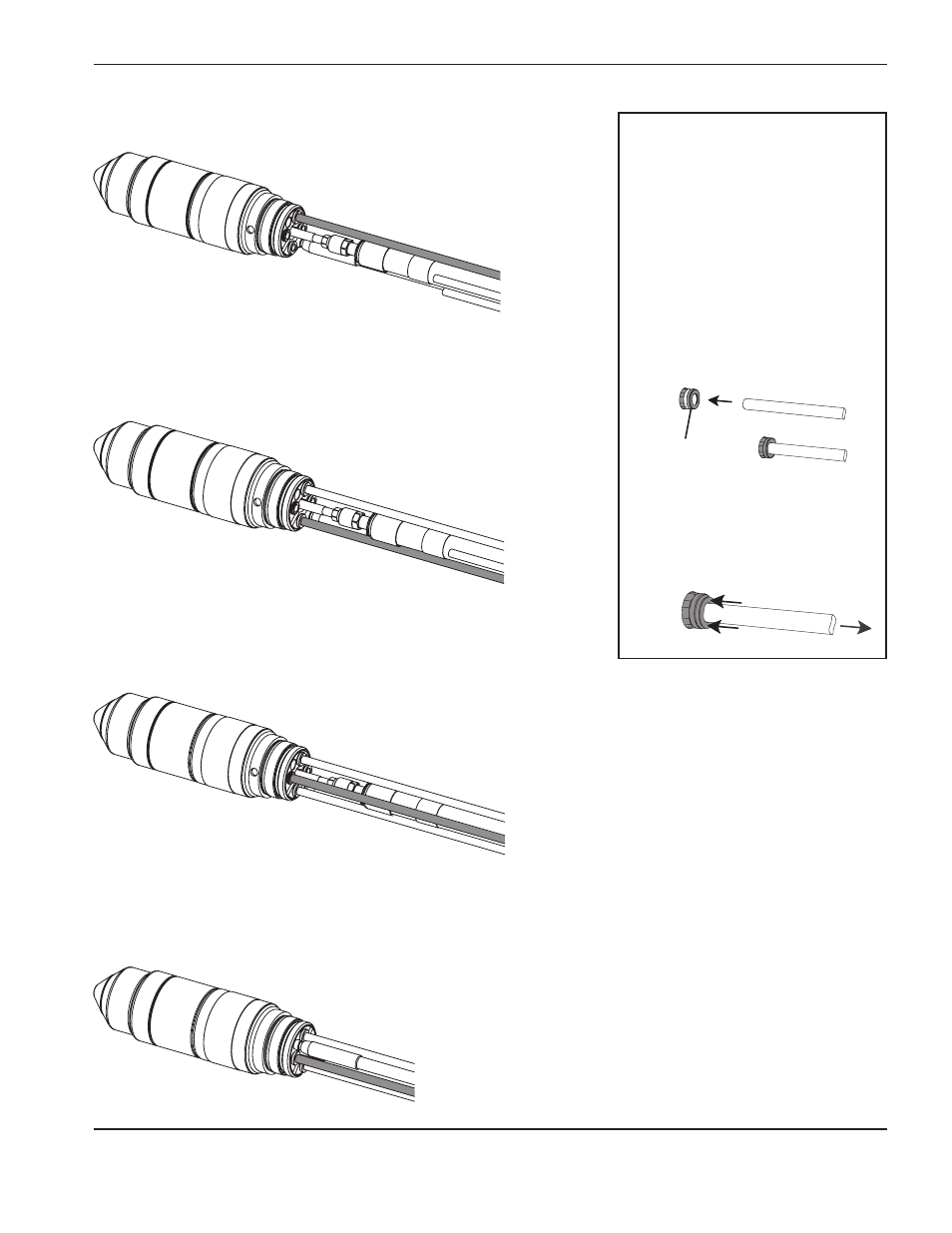

10. Подсоедините шланг защитного газа (синий).
7. Подсоедините отводной шланг плазмообразующего газа (белый).
Примечание. Разъемы, указанные
в действиях 7–10,
представляют собой
фитинги, вставляемые
нажатием.
Для выполнения
соединения следует
протолкнуть
фитинг шланга
в соответствующий
разъем до упора,
13 мм.
Для разъединения
следует нажать на
кольцо разъема в
направлении резака
и извлечь шланг из
резака.
кольцо разъема
8. Подсоедините шланг подачи охлаждающей жидкости (зеленый).
9. Подсоедините шланг плазмообразующего газа (черный).
