СпиСок деталей
HPR260XD Auto Gas —
80635J, 2-я редакция
6-5

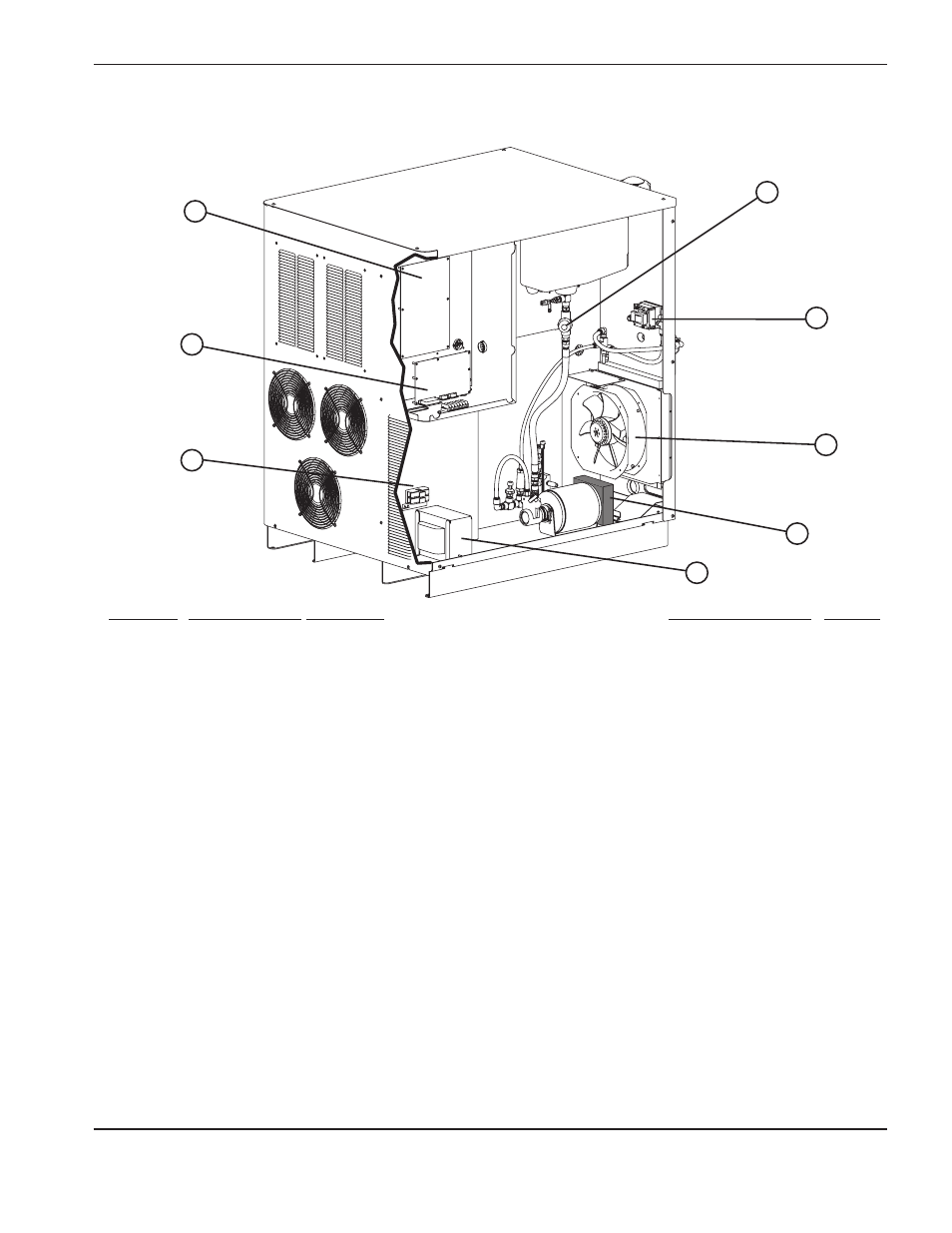

Номера деталей
1
2
3
4
5
6
7
8
Позиция Номер детали Описание
Код. обозначение Кол-во
1
008551*
Предохранитель: 7,5 А, 600 В
F1, F2
2
008709**
Предохранитель: 20 А, 500 В
F1, F2
2
2
228548
контрольная печатная плата
PCB3
1
3
041802
Распределительная печатная плата
PCB2
1
108028
Предохранитель: 3 А
1
108075
Предохранитель: 6,3 А
1
108709
Предохранитель: 10 А
1
4
027926
Фильтр в сборе: 1/2 дюйма, стандартная трубная
резьба, низкопрофильный
1
5
229206
Переключатель потока в сборе
FLS
1
6
229066
Теплообменник в сборе
1
7
127039***
Вентилятор (для двигателя насоса):
230 куб. фут/мин, 115 В перем. тока 50–60 Гц
1
8
129786
Изолирующий трансформатор: 200/208 В,
50–60 Гц
T2
1
229117
Изолирующий трансформатор: 220 В, 50–60 Гц
1
129966
Изолирующий трансформатор: 240 В, 60 Гц
1
229094
Изолирующий трансформатор: 380 В, 50 Гц
1
129787
Изолирующий трансформатор: 400 В, 50–60 Гц
1
229451
Изолирующий трансформатор: 415 В, 50–60 Гц
1
229013
Изолирующий трансформатор: 440 В, 50–60 Гц
1
129967
Изолирующий трансформатор: 480 В, 50–60 Гц
1
129989
Изолирующий трансформатор: 600 В, 50–60 Гц
1
* Источники тока 380, 400, 415, 440, 480 и 600 В
**Источники тока 200/208 и 240 В
***Только для источника тока 415 В
