Установка
3-18 HPR260XD Auto Gas — 80635J, 2-я редакция
3
*

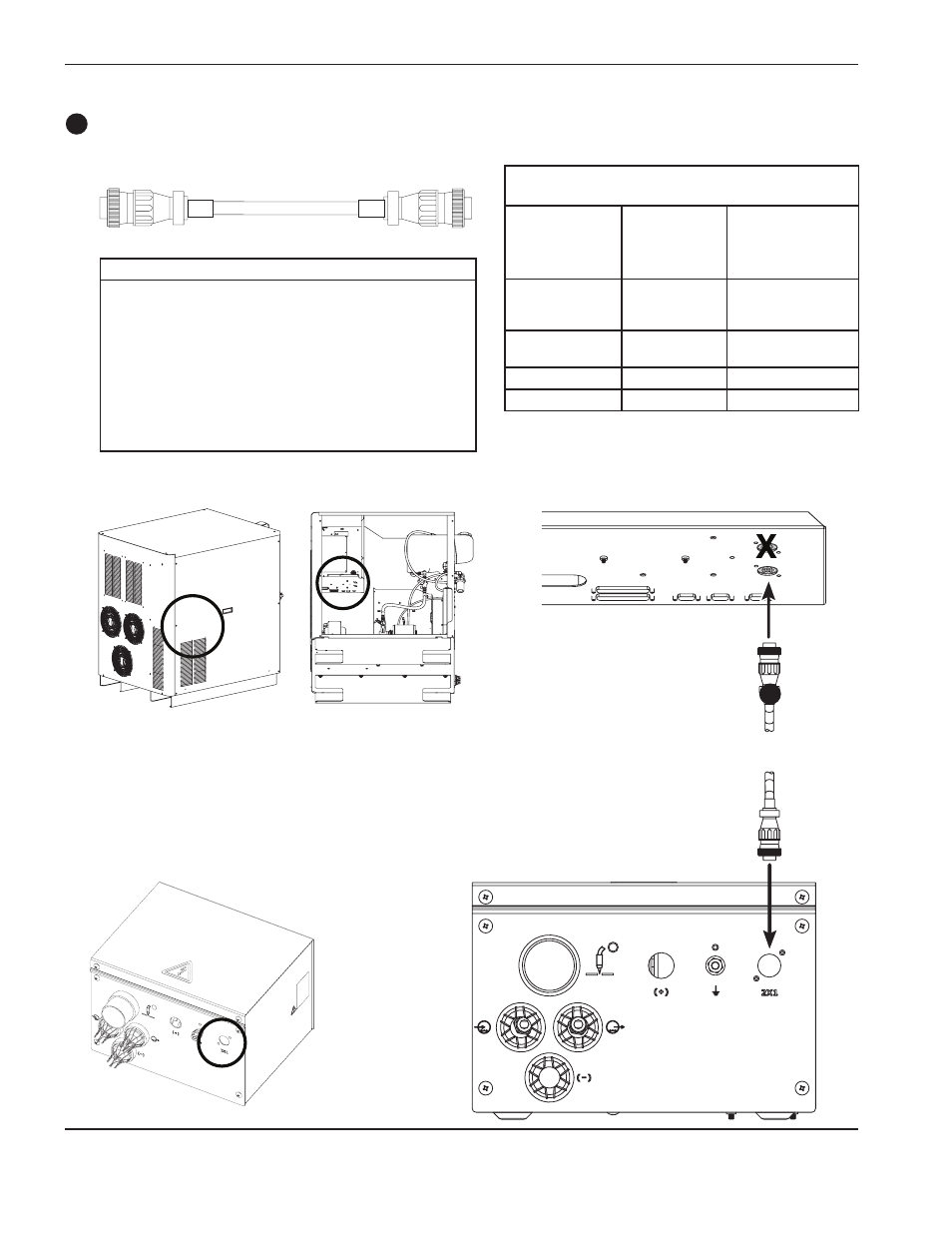

Кабель под номером 123865 предназначен для использования с теми системами, в которых система зажигания дуги установлена на
источнике тока
Перечень сигналов кабеля: источник тока —
система зажигания дуги
Конец со
стороны
источника тока
Конец со стороны
системы зажигания
дуги
Штырек № Описание Штырек №
1
120 В перем.
тока — под
напряжением
1
2
120 В. перем.
тока — возврат
2
3 Заземление 3
4 Не используется 4
№ детали Длина № детали Длина
123865* 2,1 м 123836 20 м
123419 3 м 123425 22,5 м
123834 4,5 м 123736 25 м
123420 6 м 123426 30 м
123670 7,5 м 123672 35 м
123422 9 м 123938 37,5 м
123835 10 м 123673 45 м
123423 12 м 123837 60 м
123671 15 м 123838 75 м
Силовой кабель системы зажигания дуги 3
