Техническое обслуживание
HPR260XD Auto Gas — 80635J, 2-я редакция 5-47

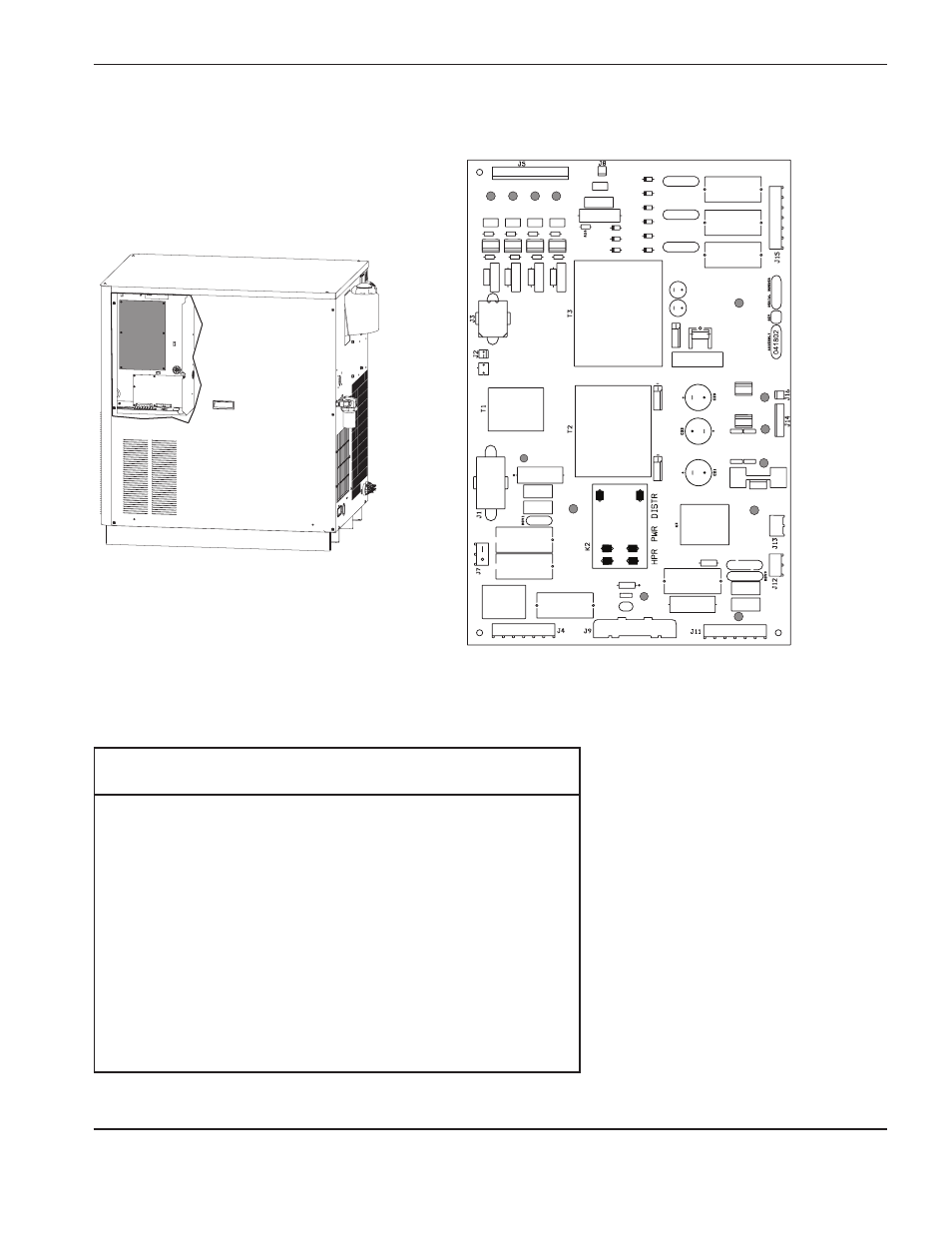

Распределительная плата источника тока PCB2
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35
Перечень светодиодов распределительной печатной платы
Светодиод Выход Цвет
D1 Замыкатель Красный
D2 Реле вспомогательной дуги Красный
D3 120 В перем. тока (коммутируемый) Зеленый
D5 Высокочастотное зажигание Красный
D7 Выбрать очистку Красный
D12 24 В перем. тока (коммутируемый) Зеленый
D23 240 В перем. тока (коммутируемый) Зеленый
D25 + 24 В пост. тока Красный
D26 Электродвигатель насоса Зеленый
D31 + 5 В пост. тока Красный
D32 – 15 В пост. тока Красный
D33 + 15 В пост. тока Красный
D35 24 В перем. тока Зеленый
