7. Наружная Лестница
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
97
Отмерьте и просверлите отверстия на подпорках сушилки с обоих сторон наружной
лестницы для трёх (3) опорных швеллеров лестницы. Расположите их на
одинаковом расстоянии.
Прикрепите болтами три (3) опорных швеллера лестницы в промежутке между
подпорками сушилки.
ПРИМЕЧАНИЕ: Сдвиньте в сторону удлинения кронштейна лестницы от наружной
лестницы у основания сушилки для облегчения монтажа лестницы.
Осуществляйте установку следующим образом:
Прикрепите болтами кронштейны (траверсы) наружной лестницы к лестнице.
Прикрепите болтами удлинения кронштейна лестницы к кронштейнам наружной лестницы. (Углы
кронштейнов [ должны быть направлены в одну сторону.)
Прикрепите болтами удлинения кронштейна лестницы к опорным швеллерам данной лестницы.
Опора Наружной Лестницы (Под Заказ)
Закрепите опорой нижнюю часть наружной лестницы к бетонному фундаменту. Длина опоры
колеблется. GSI не поставляет опоры.

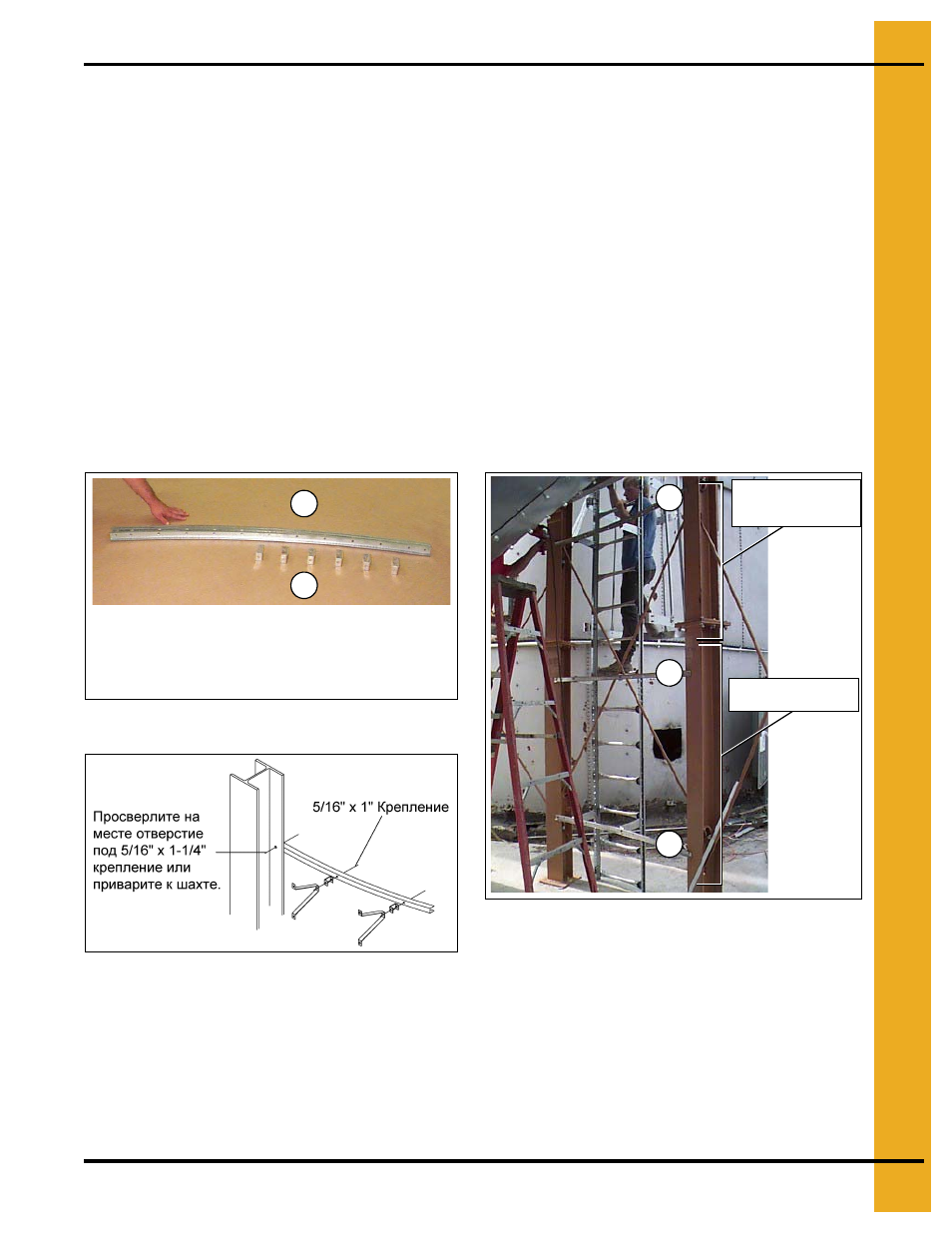

Чертёж 7Ч
Чертёж 7Ш Опора Лестницы
Чертёж 7Щ Придание жёсткости лестнице у
основания башни при помощи опорных
швеллеров лестницы, помечены (1), (2) и (3).
ПРИМЕЧАНИЕ: Обычно опору наружной лестницы можно сделать из 1" x 1" x 1/8" углового
железа, прикрепив его болтами непосредственно к наружной лестнице,
используйте 5/16" x 1" болты и гайки.
A
B
A. Опорный швеллер лестницы
B. Удлинения кронштейна лестницы
1
2
3
Колоколообразное
защитное
ограждение
Максимально на 7'
Максимально на 8'
