5. Крыша Напорной Камеры
62
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Траверсы Ската
Установите траверсы ската крыши между скатами крыши напорной камеры как показано на
Установите все 5/16" x 1" болты и гайки с шестигранной головкой, затем завинтите их.

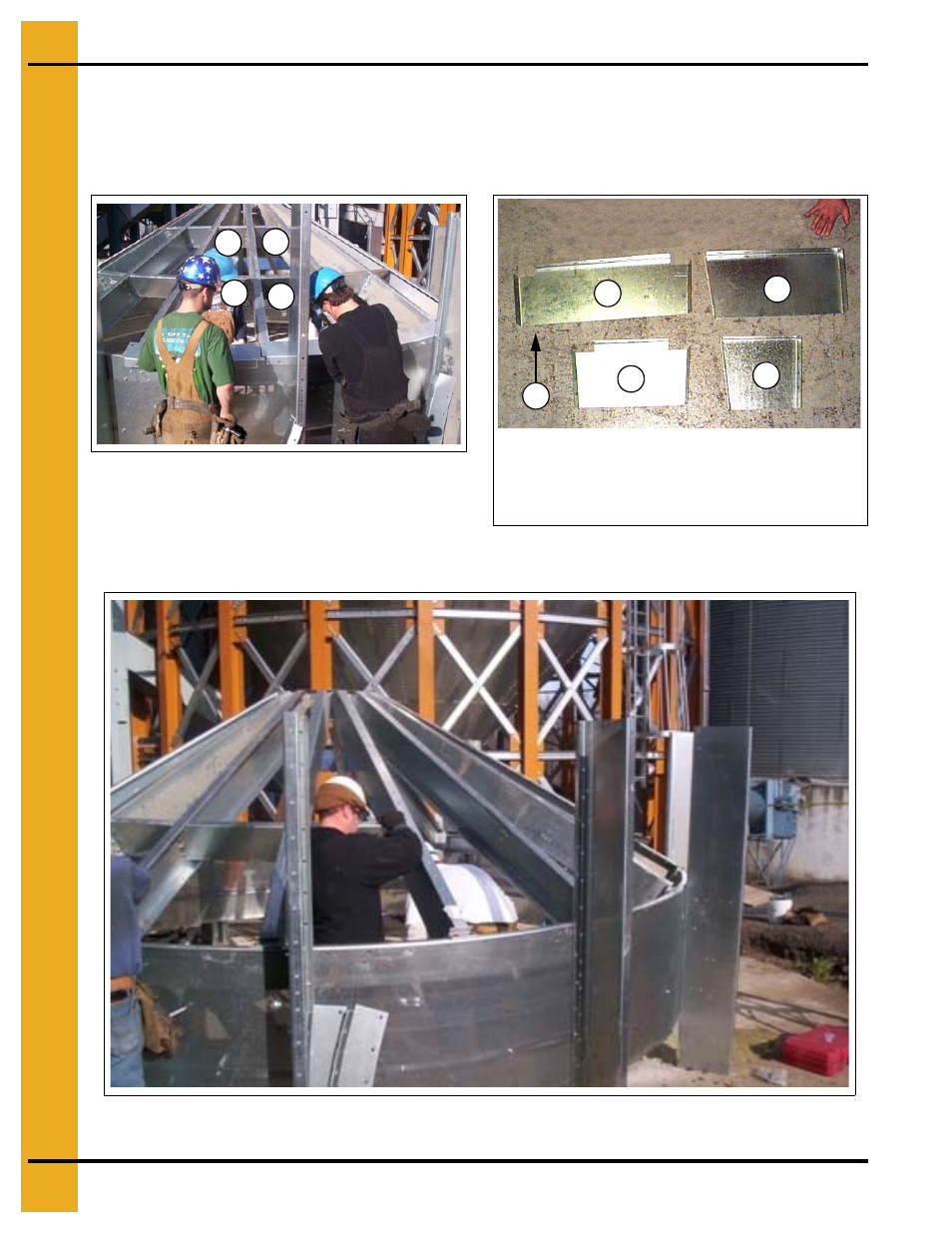

Чертёж 5АЛ Установите траверсы ската
как помечено.
Чертёж 5АМ Стоя наруже, лицом к сушилке,
установите траверсы ската как показано.
Чертёж 5АН Монтаж траверс ската
B
D
C
A
C
A
B
D
A. Траверса ската - удлинённый низ
B. Траверса ската - укороченный низ
C. Траверса ската - удлинённый верх
D. Траверса ската - укороченный верх
Bepx
