18. Двери и Окна
198 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Дверь в Секцию Охлаждения
Смотрите расположение двери в секцию охлаждения на сушилке на плоском изображении в
Разделе Ориентирования на стр. 32 .
Дверь в секцию охлаждения должна обеспечивать свободный доступ в секцию охлаждения.
Проверьте, чтобы дверь в секцию охлаждения была расположена ровно и под прямым углом
к сушилке.
ПРИМЕЧАНИЕ: Заделка стыков и установка сферического герметика не требуется.
1. Предварительно смонтируйте 24" оконный набор как описано в разделе Предварительная
сборка оконных наборов на стр. 190 . Получится дверная рама.
2. Установите дверную раму на сушилку как описано в разделе Установка оконных рам (18" и
24") на стр. 192 .
3. Установите заслонки в сборе на дверную раму следующим образом:
Используйте 5/16" x 3/4" болты и гайки.
Пропустите обычные болты через наружные стенные пролёты при установке
зажимного/шарнирного кронштейна к левой и правой сторонам дверной рамы.
(См. Чертёж
18АЖ на стр. 197.)
Прикрепите болтами заслонки в сборе к кляммерам на зажимном/шарнирном кронштейне с
одной стороны двери. Штифт закрыть.

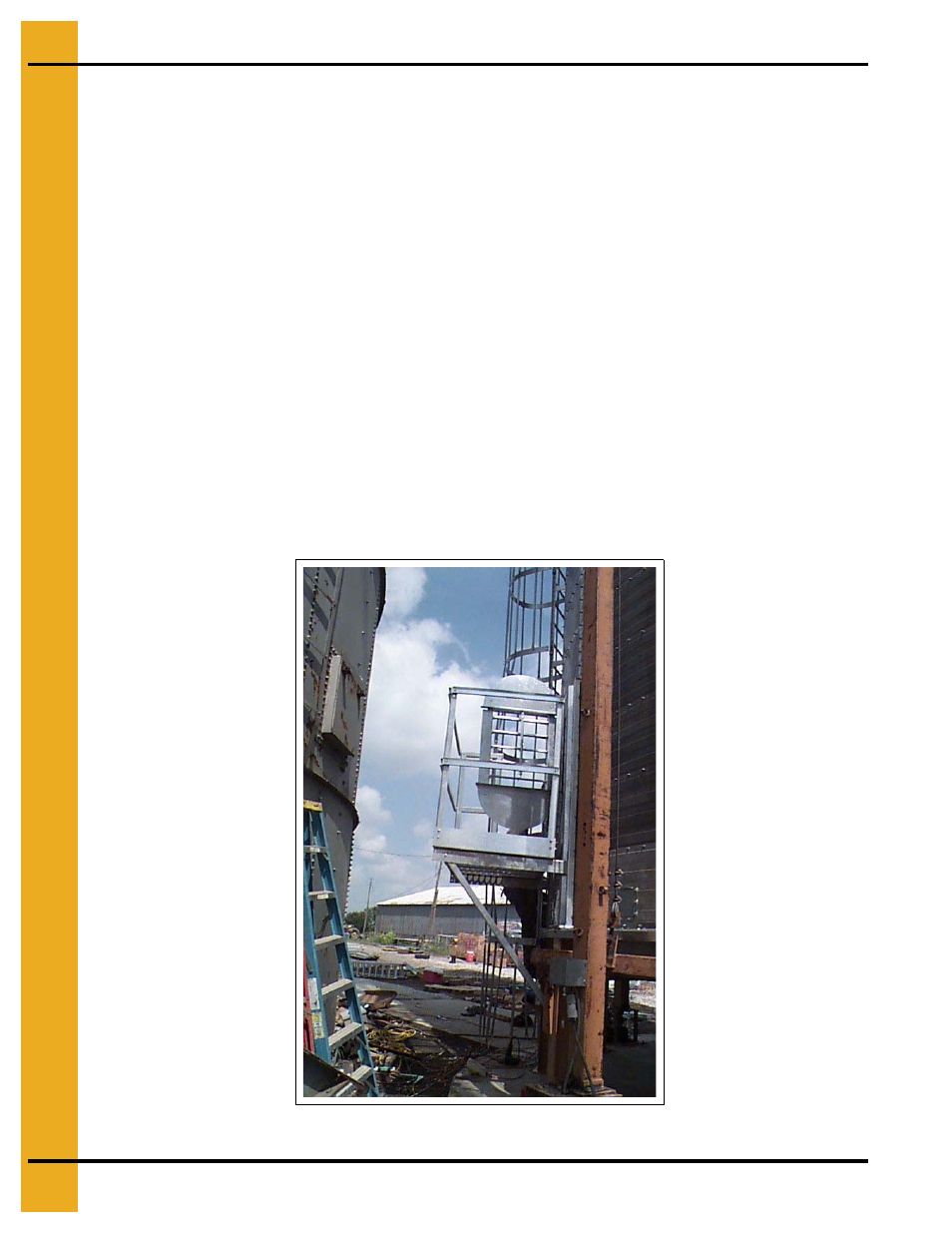

Чертёж 18АЛ Установленная дверь в секцию охлаждения.
