15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
160
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Крестообразные Раскосы Вентилятора, Разделительный
Бункер и Мостки Переходного Патрубка Модель 4000

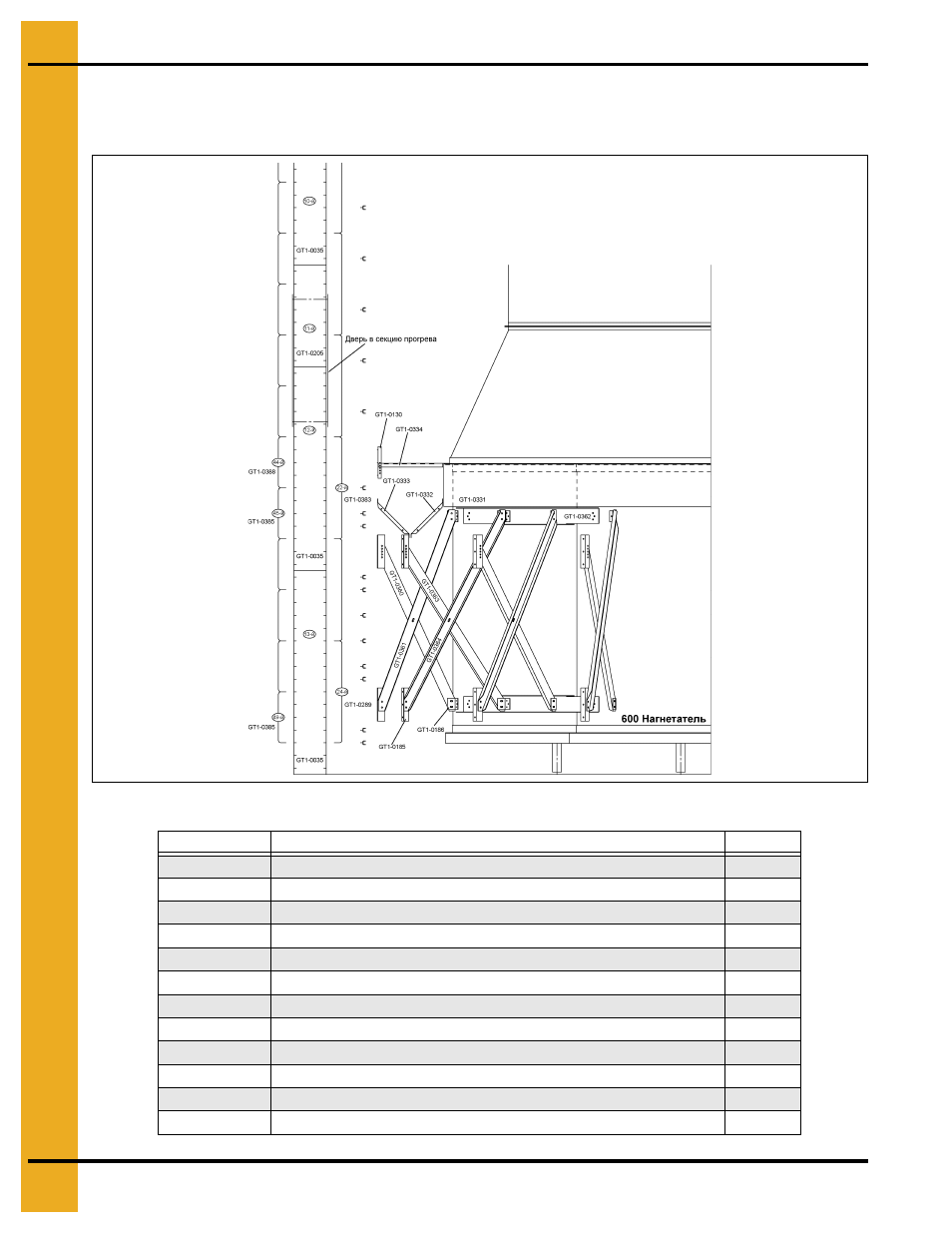

Чертёж 15Е
Деталь №
Описание
Кол-во
GT1-0130
Опорный зажим мостков переходного патрубка
16
GT1-0185
Опорный зажим нагнетателя
32
GT1-0186
Зажим продольной распорки
32
GT1-0331
Бортик нагнетателя - 24'
10
GT1-0332
Внутренний разделительный бункер - 24'
16
GT1-0333
Наружный разделительный бункер - 24'
16
GT1-0334
Опорная балка мостков переходного зажима
16
GT1-0360
Короткая основная продольная распорка нагнетателя - 24'
8
GT1-0361
Длинная основная продольная распорка нагнетателя - 24'
8
GT1-0362
Промежуточная опорная балка нагнетателя - 24'
8
GT1-0363
Короткая промежуточная продольная распорка нагнетателя - 24'
8
GT1-0234
Длинная промежуточная продольная распорка нагнетателя - 24'
8
