15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
159

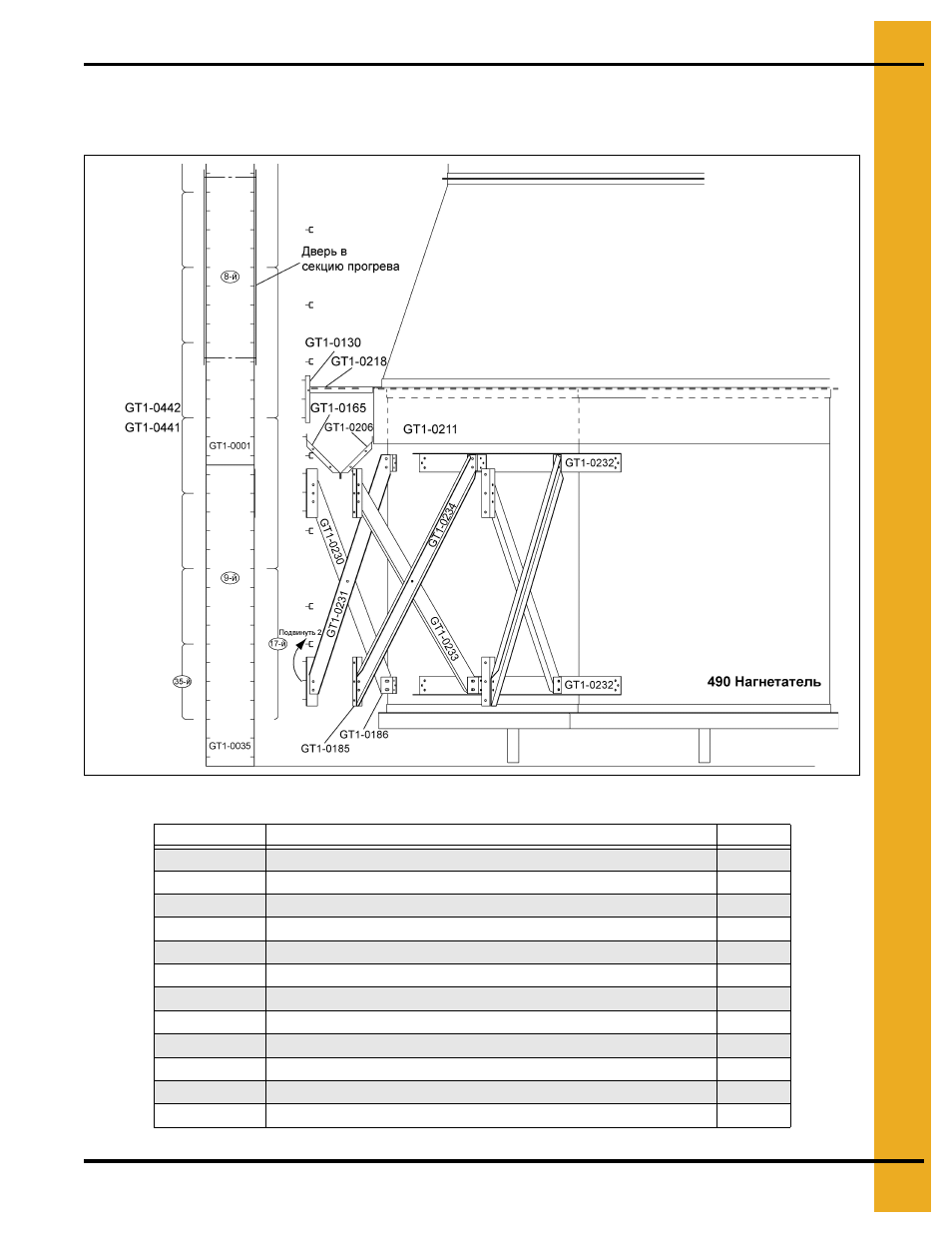

Крестообразные Раскосы Вентилятора, Разделительный
Бункер и Мостки Переходного Патрубка Модель 3500
Чертёж 15Д
Деталь №
Описание
Кол-во
GT1-0130
Опорный зажим мостков переходного патрубка
12
GT1-0165
Наружный разделительный бункер
12
GT1-0185
Опорный зажим нагнетателя
24
GT1-0186
Зажим продольной распорки
24
GT1-0206
Внутренний разделительный бункер 490
12
GT1-0211
Бортик нагнетателя 490
6
GT1-0218
Опорная балка мостков переходного зажима 490
12
GT1-0230
Короткая основная продольная распорка нагнетателя 490
6
GT1-0231
Длинная основная продольная распорка нагнетателя 490
6
GT1-0232
Промежуточная опорная балка нагнетателя 490
6
GT1-0233
Короткая промежуточная продольная распорка нагнетателя 490
6
GT1-0234
Длинная промежуточная продольная распорка нагнетателя 490
6
