22. Дозирующая Система
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
235
Дозирующая Система (Продолжение)
8. Нанесите противозадирное средство на приводной вал дозирующего барабана как показано
на
.
9. При необходимости прочистите отверстие редуктора дозирующего барабана.
10. Прикрепите болтами промежуточную плиту редуктора к редуктору дозирующего барабана.
Используйте 1/2" x 1" болты и гайки 5 марки.
11. Прикрепите болтами установочную плиту редуктора к редуктору дозирующего барабана.
(Смотрите Чертёж 22Х на стр. 237.)
Используйте 1/2" x 1" болты и гайки 5 марки.
12. Опустите редуктор дозирующего барабана и вставьте его на приводной вал барабана.
(Смотрите Чертёж 22Ц на стр. 237
ПРИМЕЧАНИЕ: Сориентируйте так редуктор дозирующего барабана, чтобы двигатель
был расположен как можно ближе к тому месту, где будет находится
пульт управления снаружи сушилки.

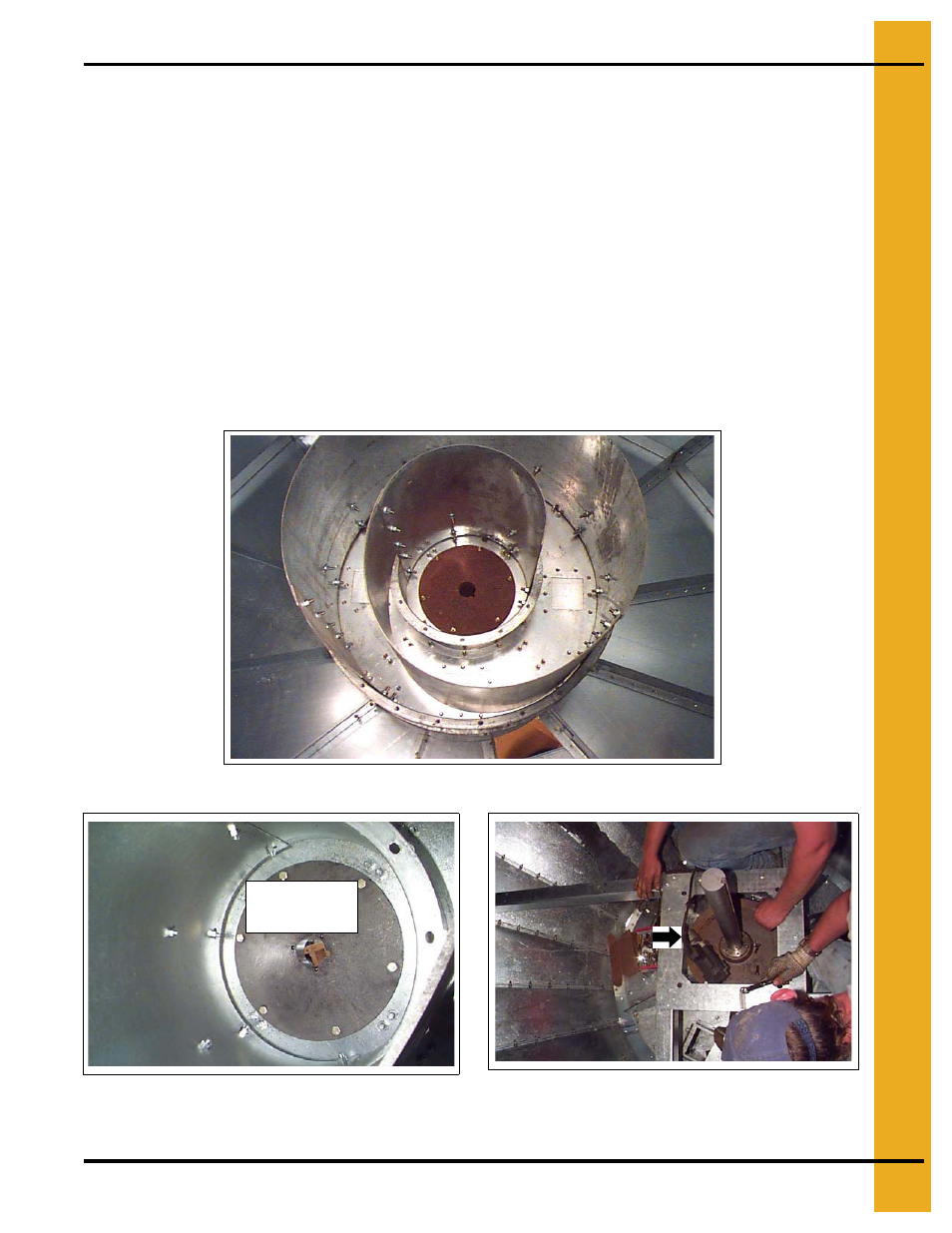

Чертёж 22О Вид снизу дозирующего барабана.
Чертёж 22П Крупный План - Под
дозирующим барабаном.
Чертёж 22Р Присоединение плиты редуктора
(стрелка) к моментным рычагам редуктора.
Нижняя ступица
дозирующего
барабана
