188 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
18. Двери и Окна
См. в Разделе Ориентирования на стр. 19 размеры сушилки, детали, рекомендации по установке
стенных пролётов и т.д. См. в Приложении А на стр. 436 инструменты и оборудование, в
Приложении Б на стр. 438 крепёж и т.д.
ПРИМЕЧАНИЕ: Смотрите расположение окон и дверей на соответствующих моделях
сушилки на плоском изображении в Разделе Ориентирования на стр. 32 .
ПРИМЕЧАНИЕ: Окна монтируются в стенных пролётах в секции охлаждения. Смотрите
разновидность стенных пролётов, нужных для установки, на плоском
изображении в
Разделе Ориентирования на стр. 32 .
ПРИМЕЧАНИЕ: По технологии установки окон резку стенных пролётов необходимо
проводить на стройплощадке.
Проверьте правильное расположение стенных пролётов внахлёстку, они должны быть
направленны шероховатой стороной от зерновых шахт.

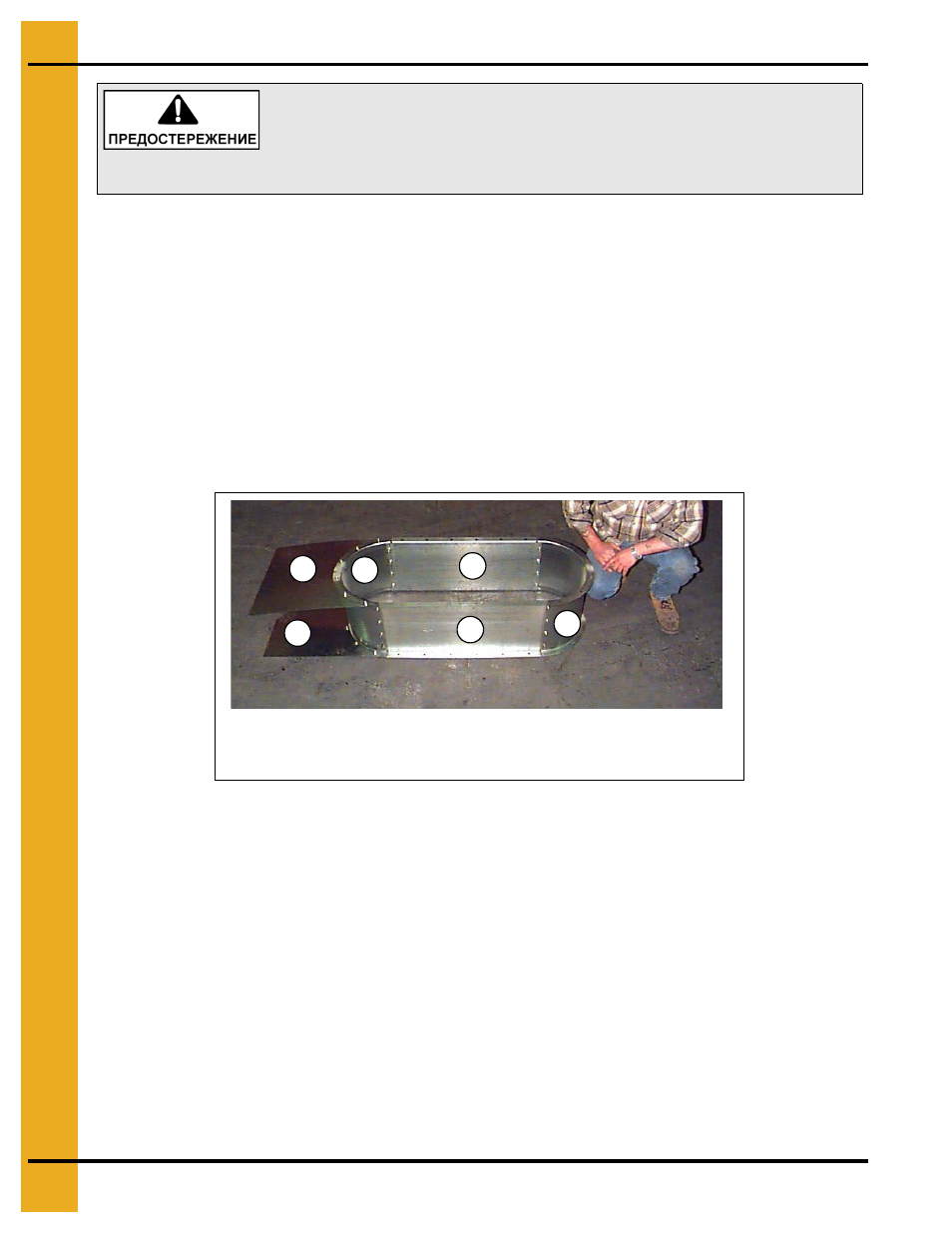

Чертёж 18А 18" Оконный Набор (Собран для демонстрации.)
(Может быть поставлен заводом - изготовителем в частично собранном виде.)
ПРИМЕЧАНИЕ: Не показан 24" оконный набор. Он состоит из таких же деталей (в большем
масштабе) как и 18" оконный набор.
Обзор
1. Предварительная сборка оконных наборов.
Одинаково собираются 18" и 24" оконные наборы.
2. Установка оконных наборов.
Одинаковым способом устанавливайте на сушилку 18" и 24" оконные наборы.
3. Окна с сетками.
Разместите их на уровне двигателей вентиляторов. Используйте 18" оконный набор и сетку.
4. Окна с заслонками (жалюзи).
Позиционируйте их на том же уровне, где устанавливается дверь секции охлаждения.
Используйте 24" оконный набор и заслонки в сборе.
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
B
A
C
C
A. Верх/низ рамы
B. Боковая сторона рамы
C. Воздушные отражатели (устанавливаются по низу рамы)
