5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
63
Накладки Крыши Напорной Камеры
Установите накладки (нащельники) крыши напорной камеры (кляммером вниз) поверх
внутренних верхних стенных пролётов камеры.
Накладки крыши установите внахлёстку.
Вставьте 5/16" x 1" виртуоз-болты и гайки.
Не затягивайте болты на кляммерах накладок до тех пор, пока не установите кровельные
пролёты напорной камеры.

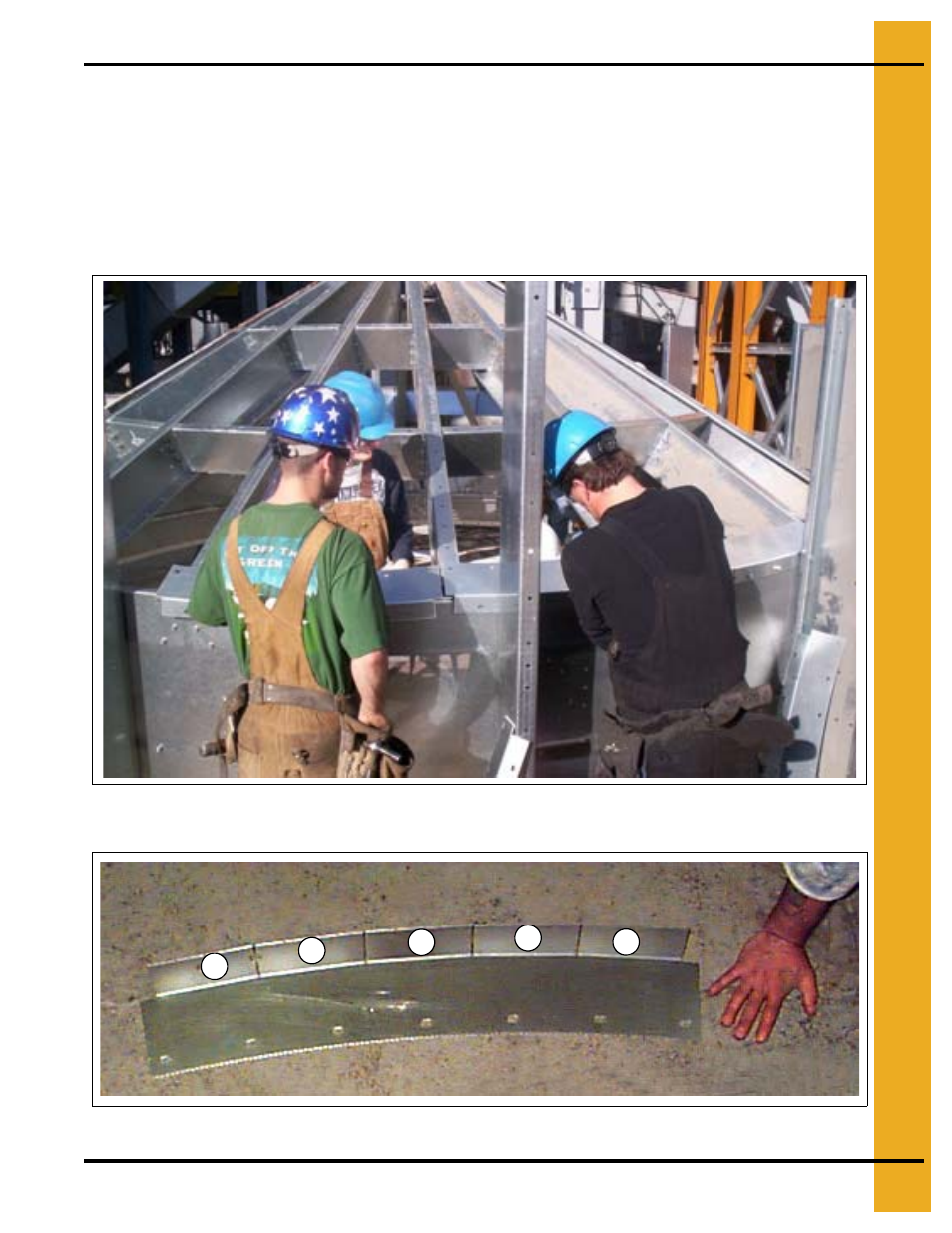

Чертёж 5АО Установка накладок крыши напорной камеры, кляммером вниз, поверх
внутренних верхних стенных пролётов.
Чертёж 5АП Буквой “Х” обозначены кляммеры на накладках крыши напорной камеры.
X
X
X
X
X
