14. Горелка И Переходной Патрубок
148
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Горелка и Корпус Горелки (Продолжение)

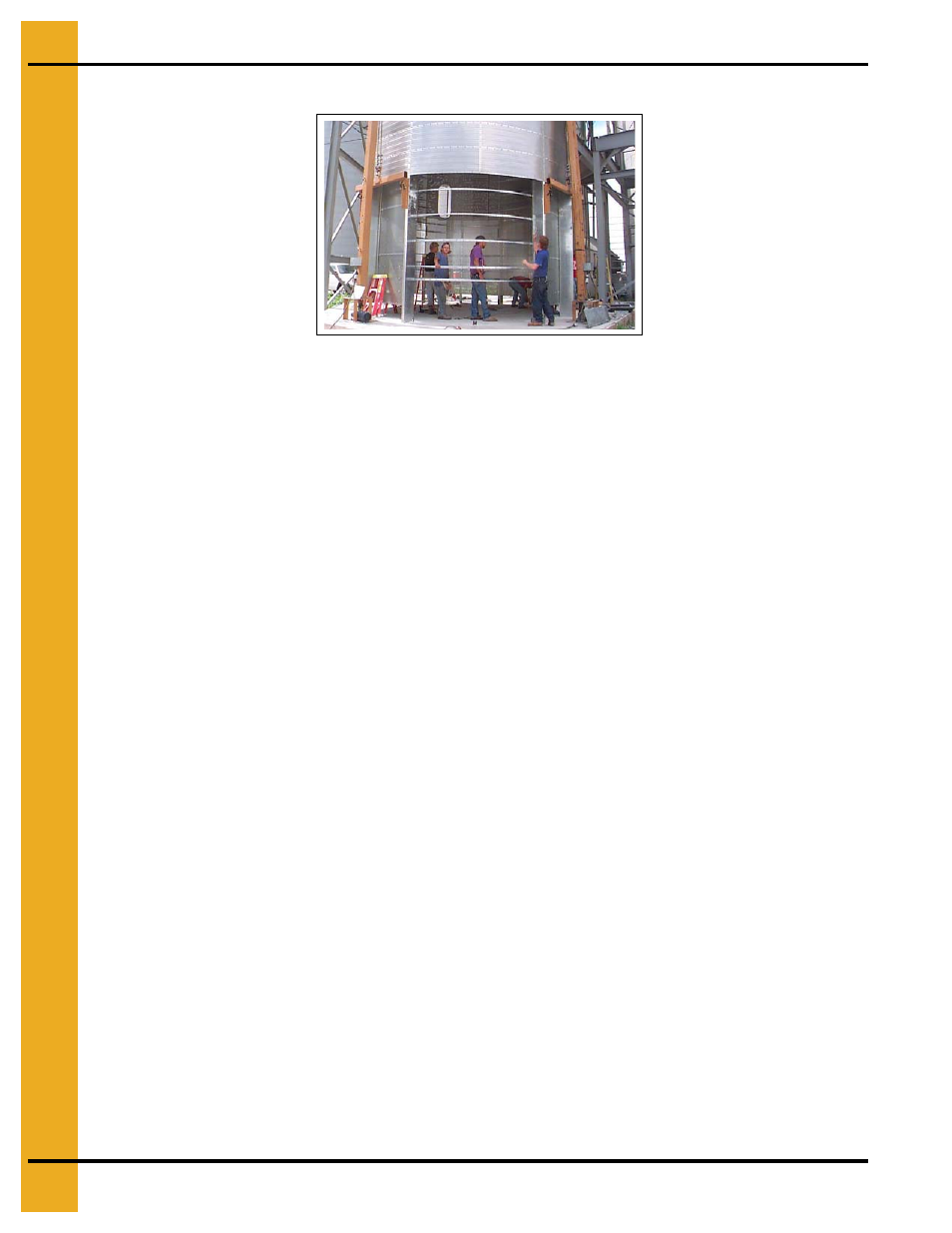

Чертёж 14Ж Установка прокатных швеллеров напорной камеры в
промежутке, чтобы сохранить форму и стабильность. Удалите прокатные швеллеры,
когда горелка готова для установки внутри сушилки.
В зависимости от модели сушилки смотрите корпус сушилки на
Смотрите расположение дверной рамы в секции прогрева на плоском изображении в
Смотрите монтаж окон и дверей для двери в секции прогрева и двери в переходном патрубке в
разделе
1. Снимите прокатные швеллеры напорной камеры и занесите обе половины корпуса горелки.
Смотрите иллюстрацию по верхней/нижней ориентации.
Также расположите горелку, порог горелки и другие детали внутри корпуса горелки, чтобы
позднее не тратить время на их подъём. (К др. деталям относятся: опоры порога горелки,
установочные и опорные кронштейны, Т-образные опоры горелки.)
2. Совместите и скрепите болтами половины горелки. Используйте 5/16" x 1" оцинкованные
стопорные виртуоз болты и гайки.
3. Положите внахлёстку и закрепите болтами секции выходного порога корпуса горелки к
верхнему кольцу корпуса. Используйте 5/16" x 1" оцинкованные стопорные виртуоз болты
и гайки.
4. Проверьте правильность ориентирования секции запальника горелки (соблюдение точек
монтажа запальника и датчика пламени).
Спланируйте установку горелки таким образом, чтобы проводка секции запальника была
проложена по прямой (обычно через окно двигателя до блока управления).
5. Отмерьте расстояние, чтобы определить правильное местоположение отверстий под болты
для опорных деталей горелки. Пробейте отверстия под болты в необходимом количестве.
6. Установите горелку в корпусе горелки следующим способом:
a. Прикрепите свободно на болтах четыре (4) установочных кронштейна к корпусу горелки.
Закрепите их (устанавливайте их зеркально друг к другу). Используйте 3/8" x 1"
оцинкованные болты и гайки. Установите шайбы с наружной стороны корпуса горелки.
b. Поднимите и поставьте на временные опоры горелку на время установки опорных
кронштейнов под горелкой.
Свободно прикрепите болтами два (2) опорных кронштейна горелки к её установочным
кронштейнам. Используйте 1/2" x 1-1/2" оцинкованные болты и гайки. Позиционируйте
горелку над её опорными кронштейнами.
