23. Топливный Трубопровод
242
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Рекомендации по Установке Топливного Трубопровода
(Продолжение)

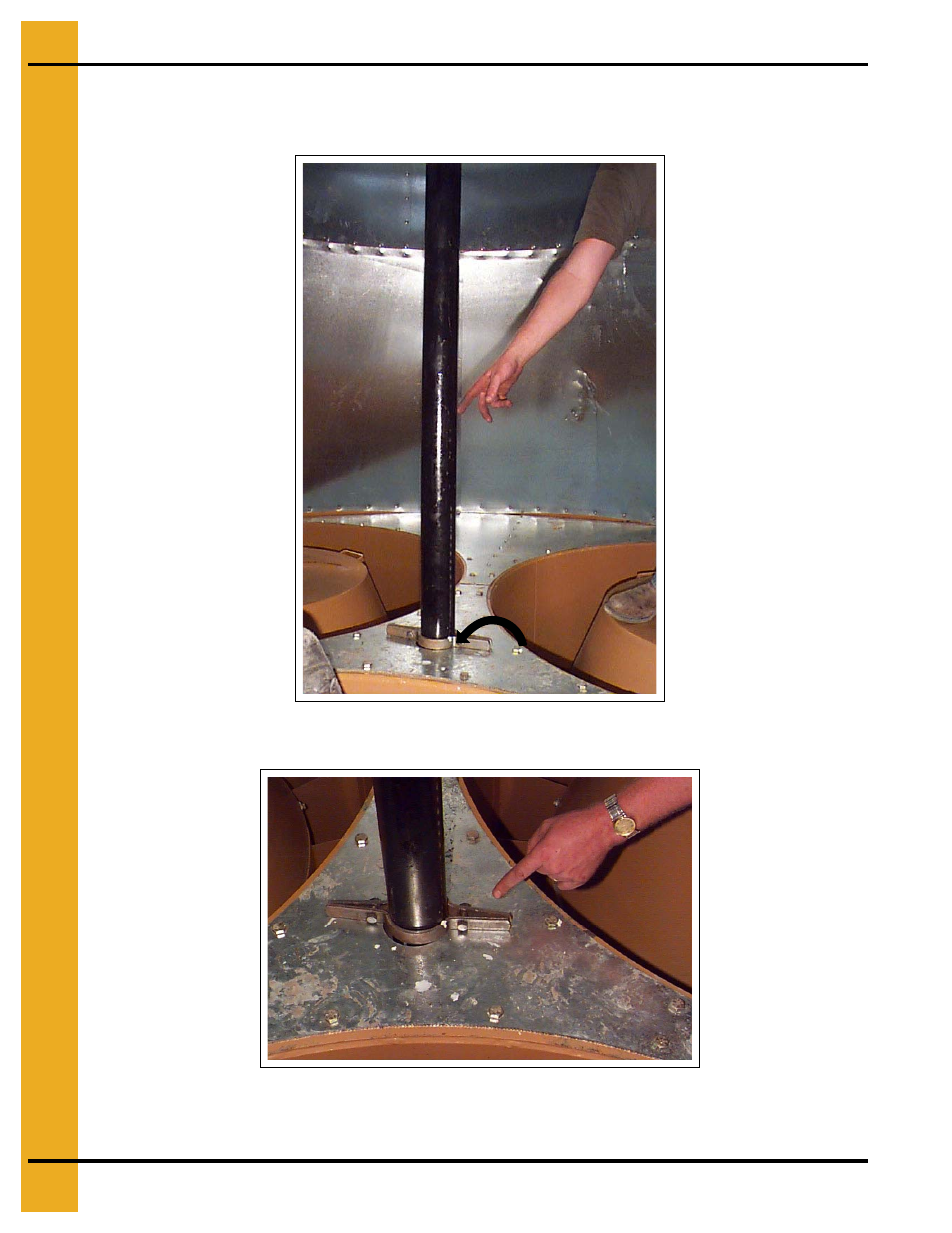

Чертёж 22Л Прохождение топливного трубопровода через предварительно сделанное отверстие в
центре стыкового соединителя корпуса вентиляторов (стрелка) в секции прогрева.
Чертёж 22М Крупный План - Прохождение топливного трубопровода через предварительно сделанное
отверстие в центре стыкового соединителя корпуса вентиляторов в секции прогрева.
ПРИМЕЧАНИЕ: 3" Опорный хомут стояка.
