15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
157

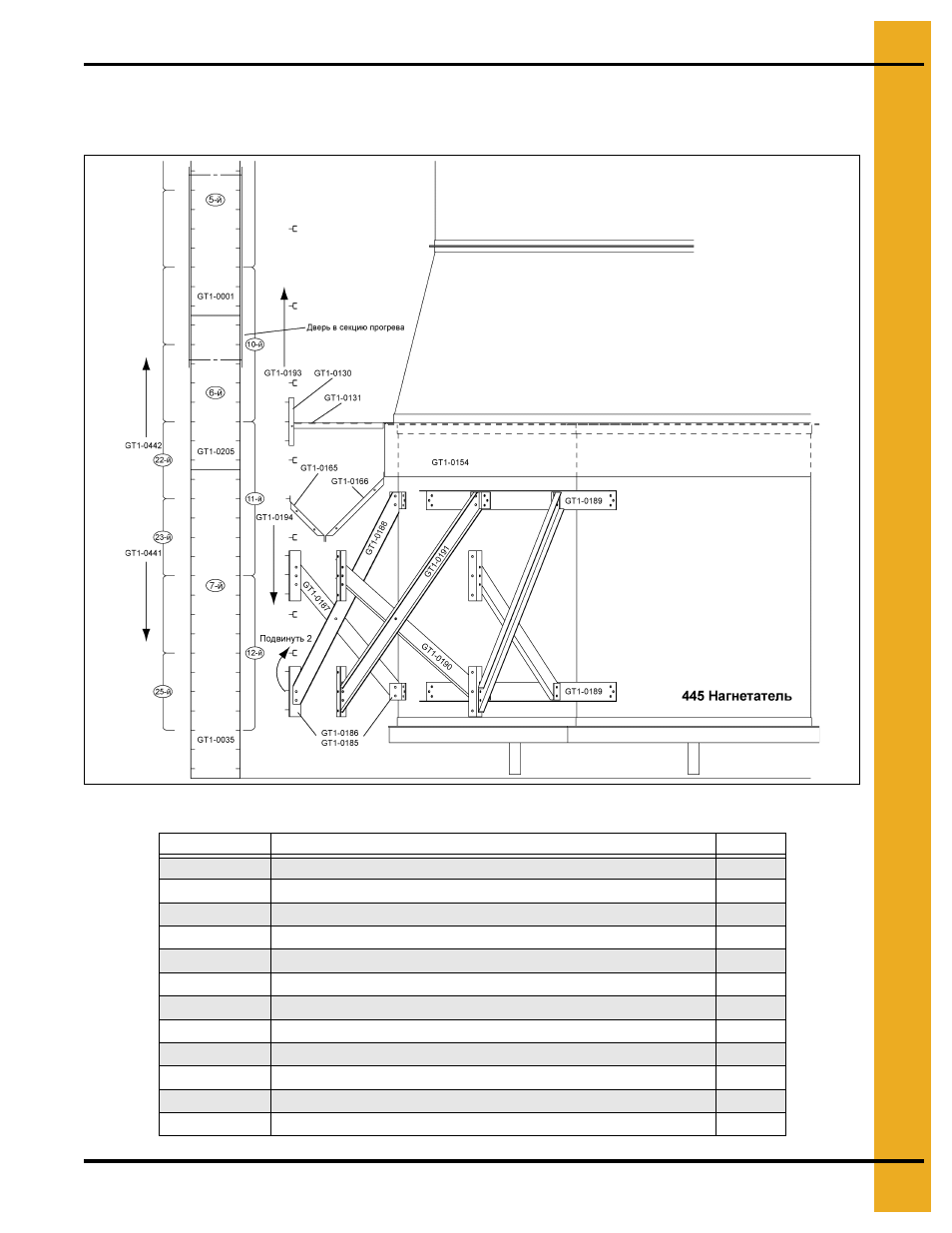

Крестообразные Раскосы Вентилятора, Разделительный
Бункер и Мостки Переходного Патрубка Модель 2500
Чертёж 15В
Деталь №
Описание
Кол-во
GT1-0130
Опорный зажим мостков переходного патрубка
12
GT1-0131
Опорная балка 445 мостков переходного зажима
12
GT1-0154
Бортик 445 нагнетателя
4
GT1-0165
Наружный разделительный бункер
12
GT1-0166
Внутренний разделительный бункер 445
12
GT1-0185
Опорный зажим нагнетателя
24
GT1-0186
Зажим продольной распорки
24
GT1-0187
Короткая основная продольная распорка нагнетателя 445
6
GT1-0188
Длинная основная продольная распорка нагнетателя 445
6
GT1-0189
Промежуточная опорная балка нагнетателя 445
6
GT1-0190
Короткая промежуточная продольная распорка нагнетателя 445
6
GT1-0191
Длинная промежуточная продольная распорка нагнетателя 445
6
