PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
145
14. Горелка И Переходной Патрубок
Корпус Горелки Моделей 2500/3000/3500

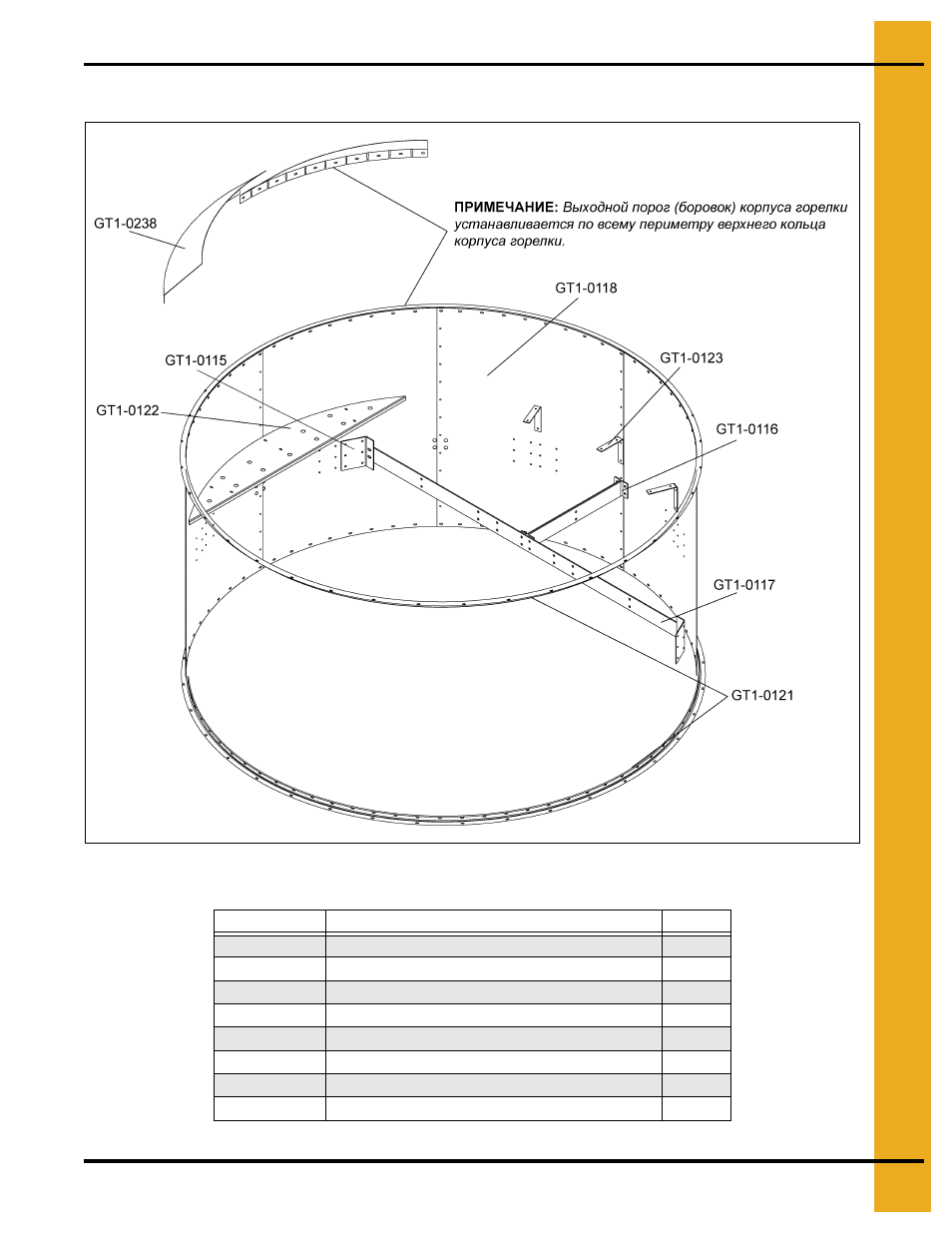

Чертёж 14А
Деталь №
Описание
Кол-во
GT1-0115
Установочный кронштейн горелки
4
GT1-0116
Т-образная опора горелки
4
GT1-0117
Опорный кронштейн горелки
4
GT1-0118
Листовой металл корпуса горелки
8
GT1-0121
Уголковые фланцы горелки
3
GT1-0122
Порог (боровок) горелки
4
GT1-0123
Опора порога горелки
12
GT1-0238
Выходной порог корпуса горелки
8
