5. Крыша Напорной Камеры
54
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Внутренние Верхние Стенные Пролёты
Установите 1 пояс внутренних верхних
стенных пролётов внутри сушилки, чтобы
соорудить внутреннюю кровельную стену
напорной камеры следующим образом.
1. Используйте внутренние верхние
стенные пролёты. См. сравнительную
характеристику стенных пролётов в
Разделе Ориентирования на стр. 19
,
чтобы определить нужные стенные
пролёты.
2. Завинтите болтами дырчатые внутренние
верхние стенные пролёты (высотой 30") к
вертикальным швеллерам. (Вставляйте
болты таким образом, чтобы болт был
направлен внутрь сушилки, а головка
болта находилась в зерновой шахте.)
Начните установку данных стенных
пролётов с отверстия болта #3 (BH3 от
нижнего конца вертикального швеллера),
но не вставляйте болт в ВН3, потому что
это отверстие понадобится для установки
следующего ряда пролётов.
Не заполняйте также отверстие ВН5 от
нижнего конца вертикального швеллера.
Именно в него будет установлен
прокатный швеллер напорной камеры.
Не заполняйте три (3) близко
расположенных отверстия под болты,
находящихся выше по вертикальному
швеллеру. В них будет установлен
карнизный швеллер.

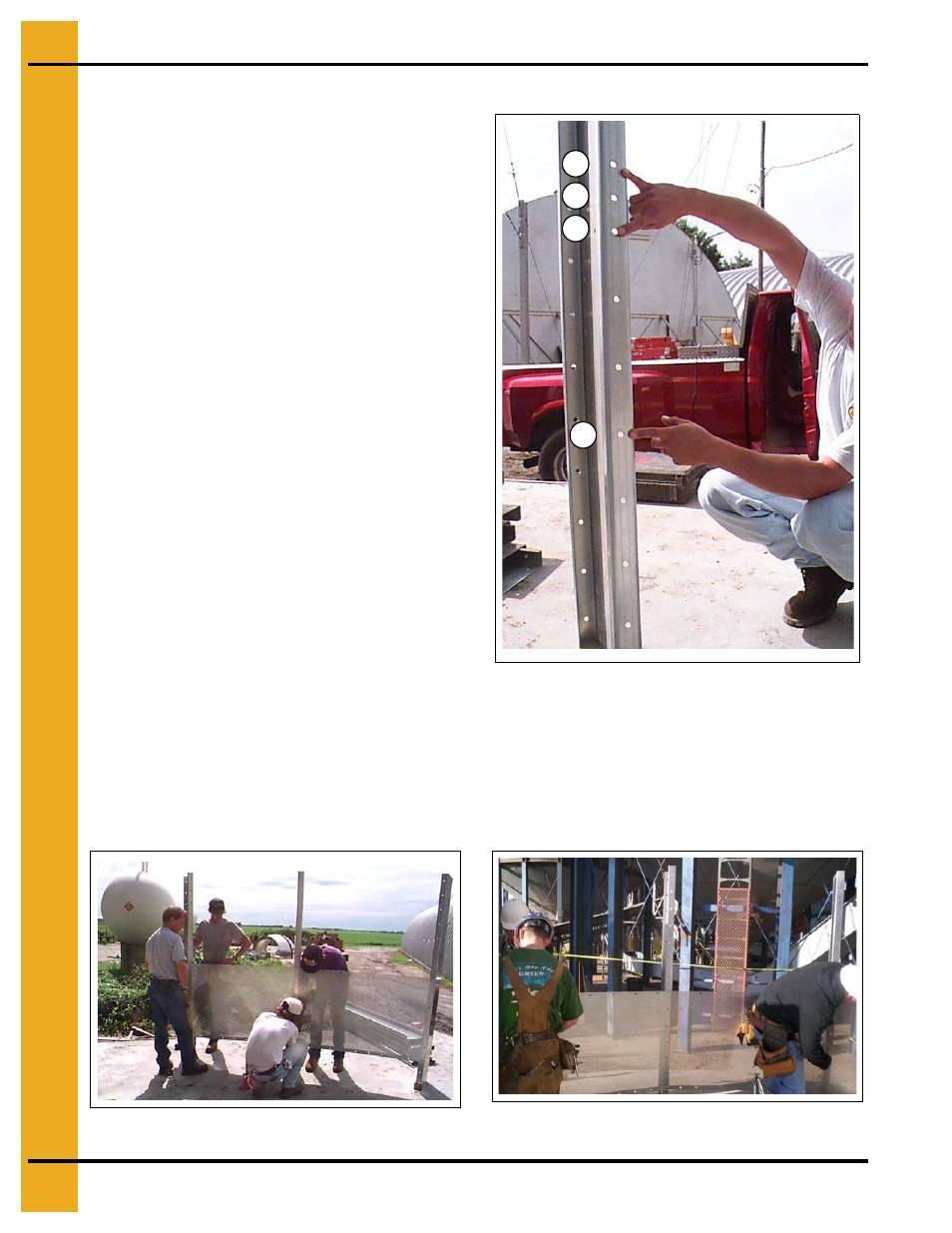

Чертёж 5Н Не заполняйте 5 отверстие под
болты (от низа вертикального швеллера)
и три (3) близко расположенных болтовых
отверстия над ним - BH8, BH9 и BH10.
(BH-отверстие под болт.)
ПРИМЕЧАНИЕ: На данном этапе не завинчивайте болты до конца. (Болты завинчиваются до
упора после установки прокатного швеллера напорной камеры.)
Чертёж 5О
Чертёж 5П
10
9
8
5
