24. Топливный блок
246
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
См. в Разделе Ориентирования на стр. 19
размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д.
См. в Приложении А на стр. 436
в
Природный Газ или Жидкий Пропан
ПРИМЕЧАНИЕ: Монтаж электропроводки и топливной линии запальника осуществляется
электриками.

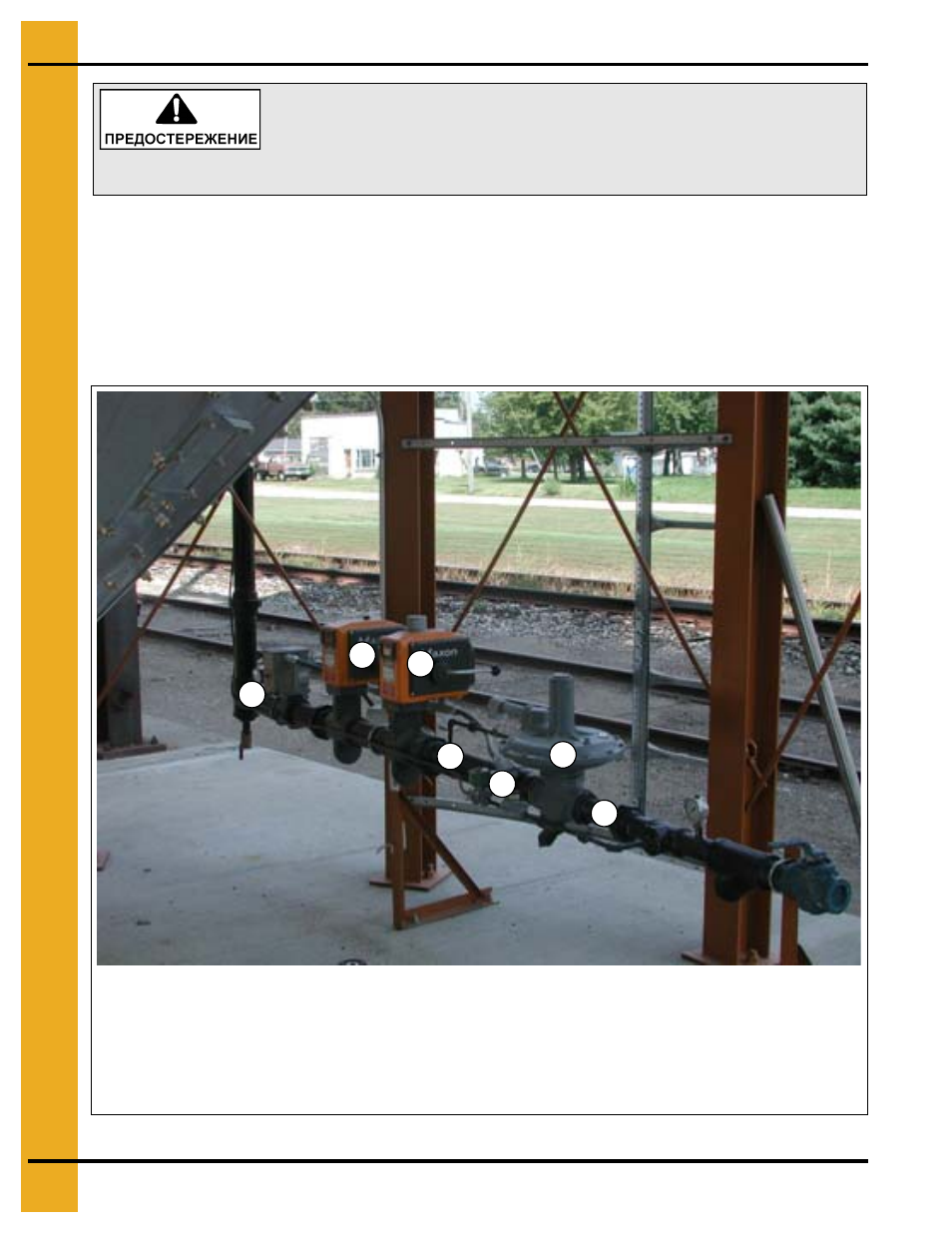

Чертёж 24Б Пример - Установленный топливный блок.
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
C
D
E
F
G
A. Топливная линия запальника
B. Регулятор подачи топлива к запальнику на топливной линии запальника
C. Соленоид (электромагнит) запальника на топливной линии запальника
D. Первичный клапан затвора топлива Maxon
E. Вторичный клапан затвора топлива Maxon
F. Двигатель modutrol
G. Основной регулятор подачи топлива
