18. Двери и Окна
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
197
Окна с Заслонками
Смотрите расположение окон на сушилке на плоском изображении в
.
Проверьте, чтобы 24" окна с заслонками были расположены ровно и под прямым углом к сушилке.
1. Предварительно смонтируйте 24" оконный набор как описано в разделе
сборка оконных наборов на стр. 190
. Получится оконная рама.
2. Установите оконную раму на сушилку как описано в разделе
3. Установите заслонки в сборе на оконную раму следующим образом:
Используйте 5/16" x 3/4" стопорные виртуоз болты и гайки.
Пропустите обычные болты через наружные стенные пролёты при установке
зажимного/шарнирного кронштейна к левой и правой сторонам оконной рамы.
Прикрепите болтами заслонки в сборе к кляммерам на зажимном/шарнирном кронштейне с
одной стороны окна.

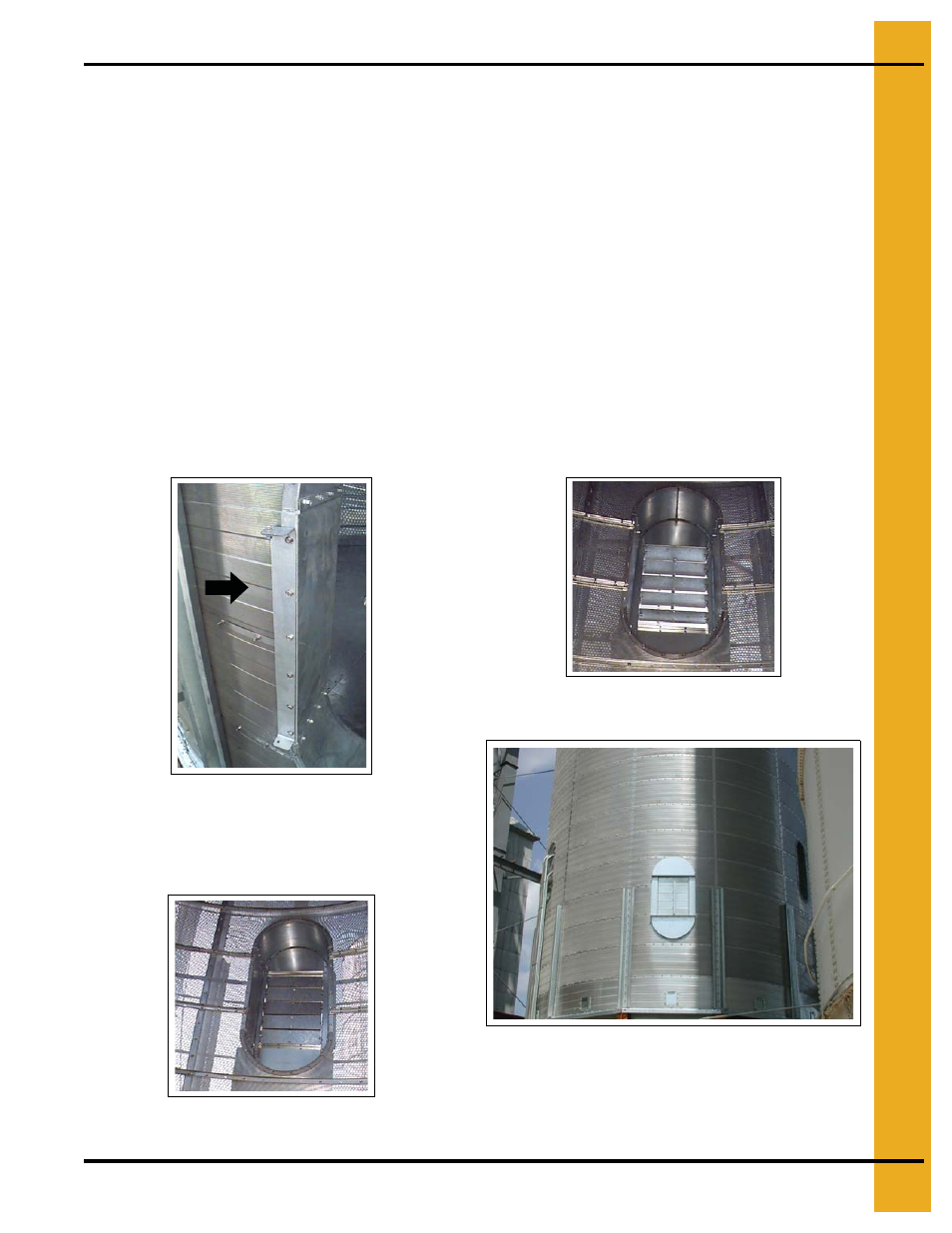

Чертёж 18АЖ Используйте обычные болты
на зажимном/шарнирном кронштейне, оконной
раме и наружных стенных пролётах (стрелка).
Вставляйте болты по направлению
внутрь сушилки.
Чертёж 18АЗ Установленное 24" окно с
заслонками, заслонки закрыты.
Чертёж 18АИ Установленное 24" окно с
заслонками, заслонки открыты.
Чертёж 18АК Вид Снаружи - Установленное 24"
окно с заслонками, заслонки открыты.
