20. Пол в Секции Охлаждения
См. в Разделе Ориентирования на стр. 19
размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д.
См. в Приложении А на стр. 436
инструменты и оборудование,
в
крепёж и т.д.
Прокатные Швеллеры Напорной Камеры
Прикрепите болтами последнее кольцо прокатных швеллеров напорной камеры на внутренние
сплошные стенные пролёты в предварительно высверленные отверстия под болты,
расположенные выше опорной консоли балки пола в секции охлаждения.
ПРИМЕЧАНИЕ: Данное кольцо прокатных швеллеров напорной камеры является наружным
краем опоры для панелей пола в секции охлаждения.

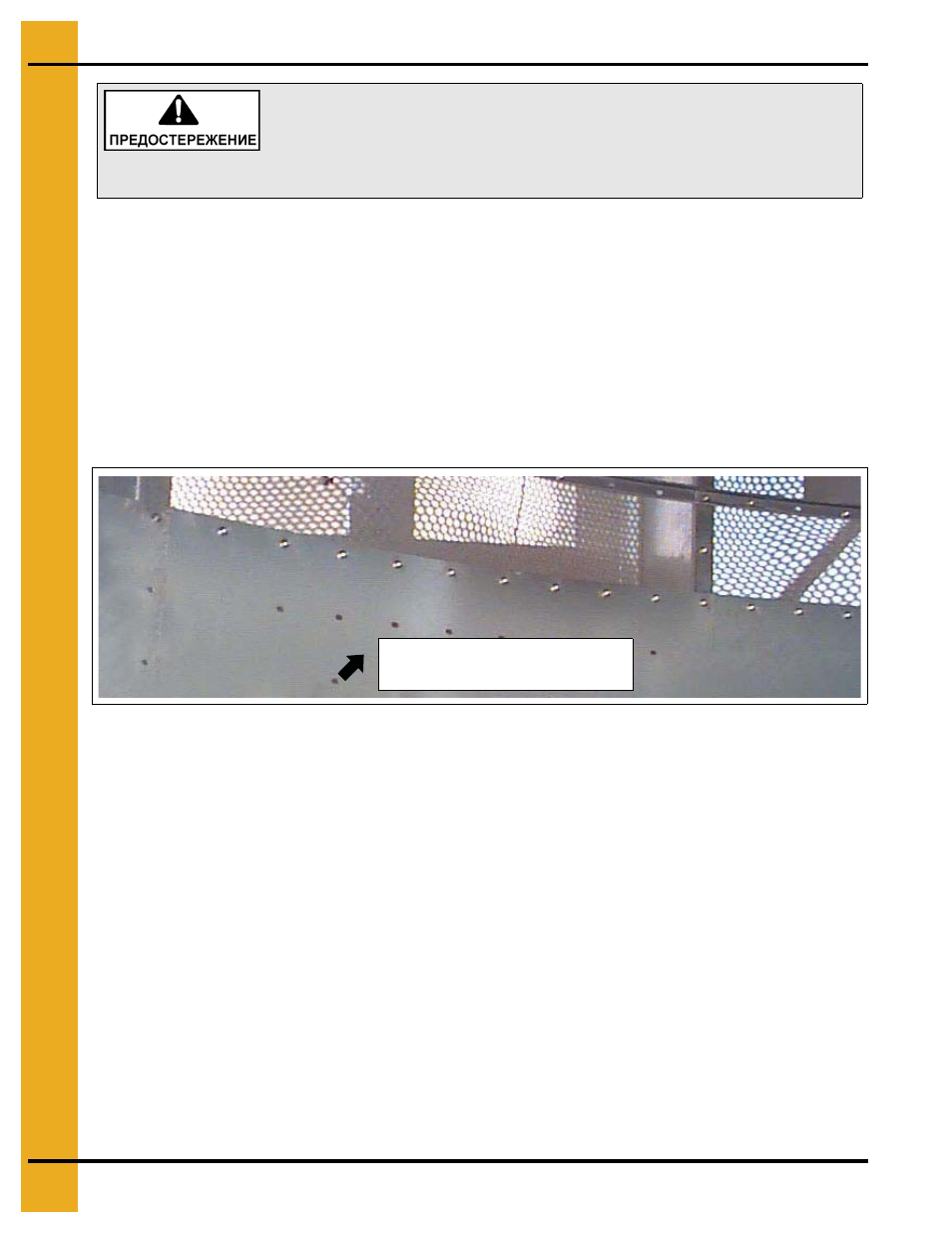

Чертёж 20А
ПРИМЕЧАНИЕ: Болты в полу секции охлаждения завинтите после установки разгрузочного
бункера и дозирующего барабана.
Когда будете завинчивать болты на полу в секции охлаждения, начинайте работать от центра
каждой панели пола, продвигаясь к её краю, чтобы избежать коробления.
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
Установите прокатные швеллеры
напорной камеры в предварительно
высверленные отверстия под болты.
