22. Дозирующая Система
236
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Дозирующая Система (Продолжение)
Совместите ориентирующие пазы на редукторе дозирующего барабана и приводной вал
барабана. Вставьте 5/8" x 5/8" x 5" шпонку.
Прикрепите болтами установочную плиту к узлу моментного рычага редуктора.
Используйте 1/2" x 1" болты и гайки 5 марки.
Прикрепите болтами двигатель к редуктору.
(Смотрите Чертёж 22Щ на стр. 238.)
Используйте 3/8" x 1" болты 5 марки.

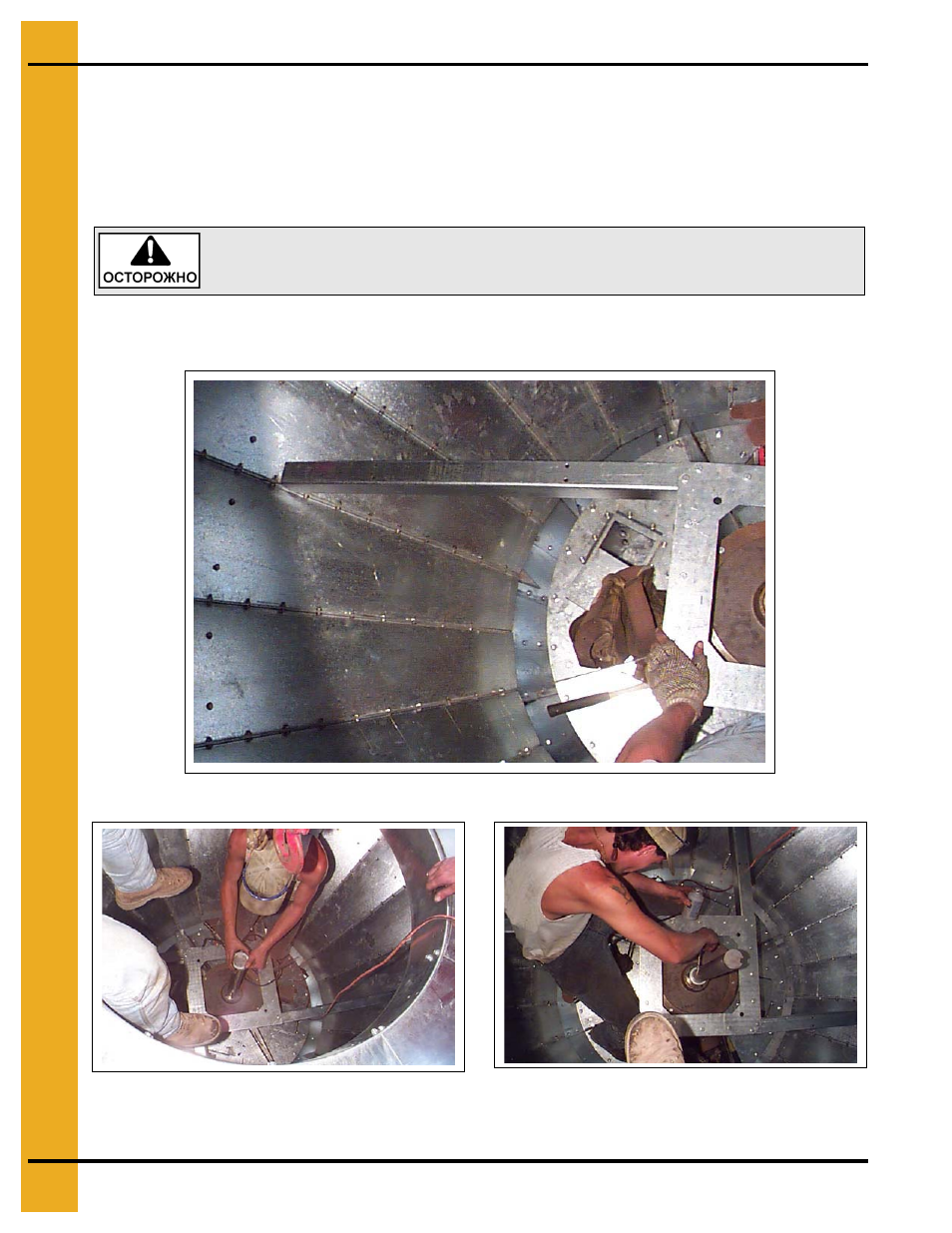

Чертёж 22С Узел моментного рычага редуктора установлен к внутренней стене бункера.
Чертёж 22Т Установка набора (2-3/8")
втулки редуктора на приводной вал
дозирующего барабана.
Чертёж 22У Нанесение противозадирного
средства на приводной вал
дозирующего барабана.
Неправильная сборка может подвергнуть напряжению редуктор и
подшипники двигателя, что приведёт к отказу.
