7. Наружная Лестница
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 93
Надставки к Защитному Ограждению
Установите надставки к защитному ограждению, начиная от верхнего защитного ограждения и до
куполообразного ограждения прямо над фундаментом, следующим образом.
Количество надставок зависит от модели сушилки.
1. Соедините внахлёстку рёбра жёсткости наружной лестницы со стыковыми соединителями
рёбер жёсткости лестницы. Вставьте болты на рёбра жёсткости наружной лестницы за
секциями собранной 44" лестницы. Установите кронштейны защитного ограждения и обода
ограждения как на вернем защитном ограждении.
2. Перед подъёмом каждой секции затяните болты на наружной лестнице и на защитном
ограждении данной секции.
По мере сооружения сушилки, продолжайте установку надставок к защитному ограждению
на каждой секции сушилки перед её подъёмом.

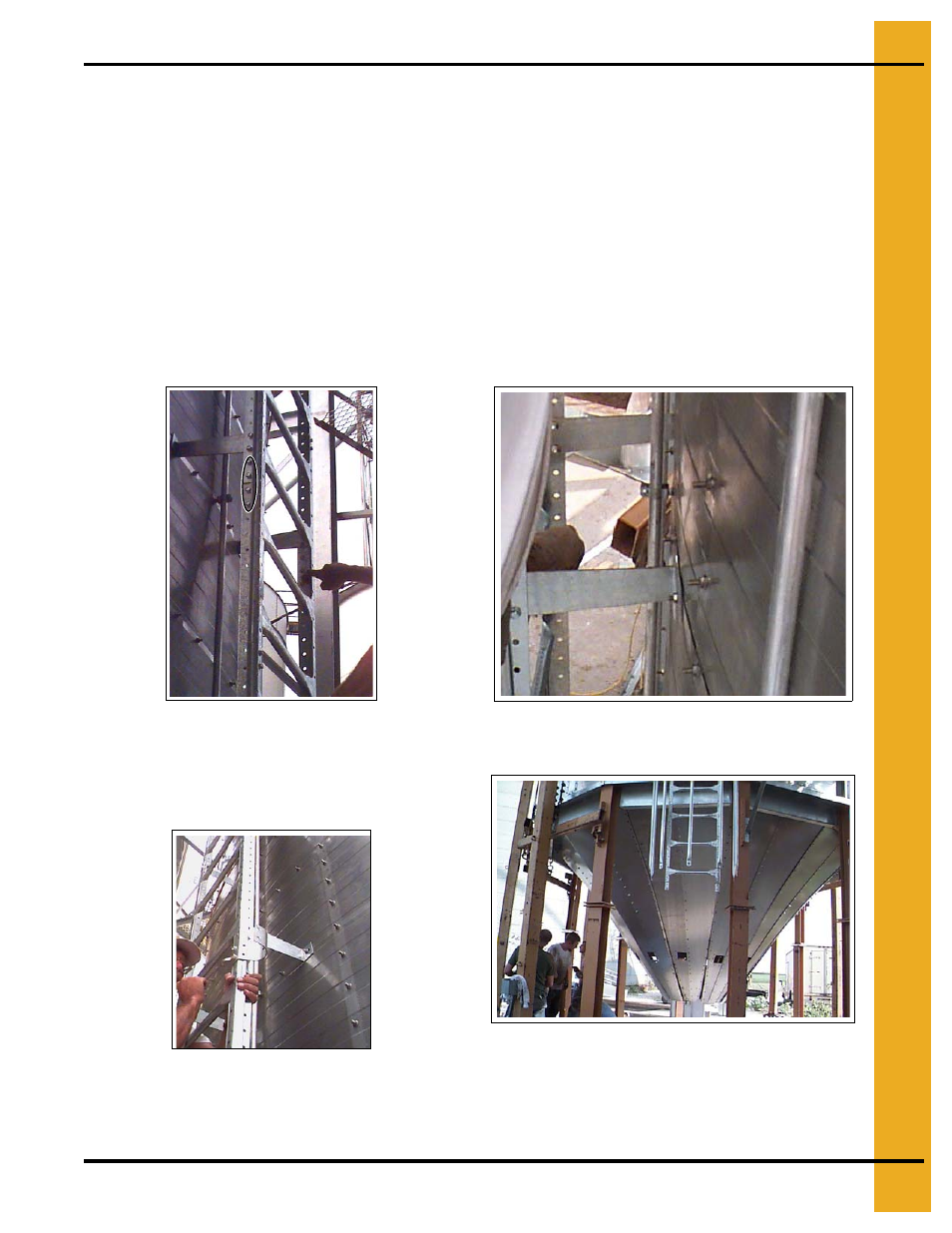

Чертёж 7М Крупный план - рука указывает на
стыковой соединитель ребра жёсткости
лестницы. Установите стыковой соединитель
ребра жёсткости лестницы при помощи
4 болтов (обведены кружком).
Чертёж 7Н Болты кронштейна наружной
лестницы проходят через секции сборанной
44" лестницы и ребро жёсткости
наружной лестницы.
Чертёж 7О Крупный план - Кронштейны наружной
лестницы
Чертёж 7П По мере сооружения сушилки,
продолжайте установку наружной лестницы с
защитным ограждением.
