6. Крыша Башни
82
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Сварной Узел Наполнительной Трубы
Вставьте сварной узел наполнительной трубы в кольцевой воротник.

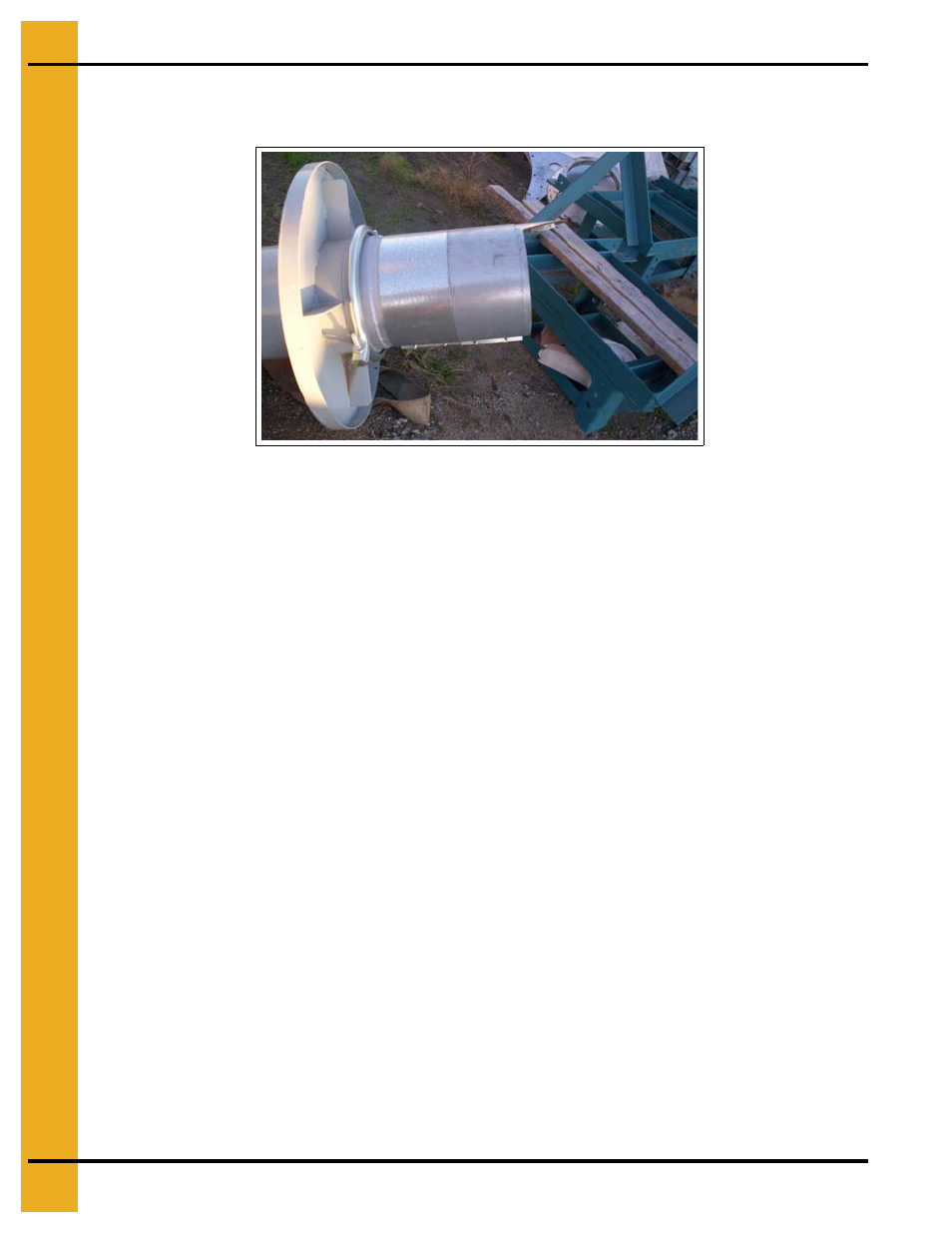

Чертёж 6АЖ Сварной узел наполнительной трубы
Крышка Люка Для Доступа
Установите крышку люка для доступа на кровельный пролёт башни, на котором
имеется отверстие под данный люк, следующим образом.
1. Расположите там, где будет соединяться отводной щиток влаги с люком доступа на
кровельном пролёте башни. Очистите весь прилегающий участок от смазки и наложите,
прижимая, полосковый герметик (рулон 24'), чтобы герметизировать отверстия для болтов.
2. Прикрепите обыкновенными болтами отводной щиток влаги, затем основание навески к люку
для доступа на кровельном пролёте башни. Используйте для установки 5/16" x 3/4"
крепёжные виртуоз болты и гайки из нержавеющей стали.
3. Используйте 3/8" x 1" крепёжные виртуоз болты и гайки из нержавеющей стали для
установки следующих деталей:
•
Крыла навески к крышке люка для доступа.
•
Крыла навески к её основанию. Используйте две гайки.
4. Установите прокладку ручки под ручкой и прикрепите болтами к крышке люка для доступа.
Используйте для установки два (2) 10-24 х 5/9" болты и стопорные гайки.
ПРИМЕЧАНИЕ: Вставьте стержень ручки по направлению внутрь сушилки.
5. Прикрепите болтами защёлку к стержню ручки следующим образом:
•
Вставьте 5/16" x 1-1/4", марки 5 болт и гайку, и неопреновую шайбу в защёлку.
•
Завинтите гайку на болт.
•
Вставьте защёлку на стержень ручки, перемещая её вверх-вниз, пока она не зацепит низ
кровельного пролёта башни.
•
Завинтите болт до упора.
6. Сферический герметик. Прижимая, установите нарезной сферический герметик на кромку
(обод) отверстия под люк для доступа на кровельном пролёте башни.
